| Tempat asal: | Cina |
|---|---|
| Nama merek: | WINLEY |
| Sertifikasi: | CE,ISO |
| Nomor model: | S-5000/15 |
| Kuantitas min Order: | 1 unit |
| Harga: | $5000-$150000 |
| Kemasan rincian: | Kasus kayu lapis |
| Waktu pengiriman: | 30 HARI |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000set/bulan |
| Fase: | Tiga fase | Kapasitas: | 5000KVA |
|---|---|---|---|
| Tegangan Utama: | 13800V | Tegangan sekunder: | 480Y/277 |
| Grup vektor: | Din1 | Kenaikan suhu: | 65°C |
| Impedansi (Khas): | 5,75% | Bahan Berliku: | Aluminium |
| Cahaya Tinggi: | Transformer tipe minyak 5000kva,13.8kv Transformer jenis minyak listrik,5000KVA Transformer Pad Mounted |
||

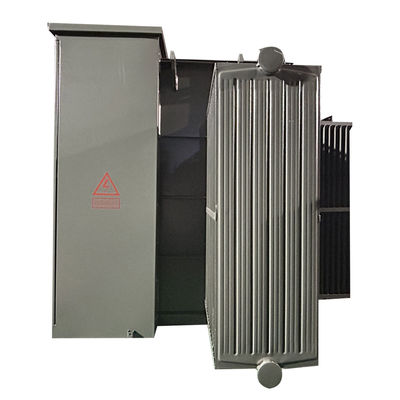

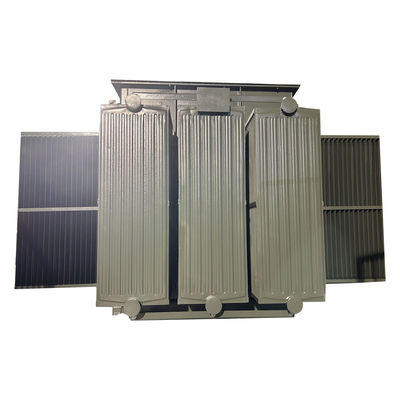

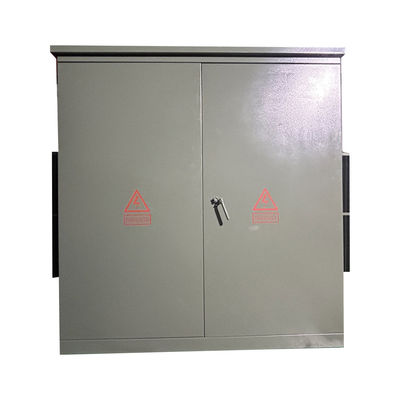

13.8kv Tiga 3 fase pad dipasang transformer jenis minyak listrik 5000kva
Kinerja
1) Strukturnya kompak dan wajar, dan volume kecil, yang hanya sekitar sepertiga dari kotak perubahan gaya Eropa dengan kapasitas yang sama;
2) Struktur tertutup sepenuhnya, terisolasi sepenuhnya, tidak perlu memasang penghalang keamanan, dan jaminan yang dapat diandalkan untuk keselamatan pribadi;
3) Ada berbagai skema pasokan listrik bagi pengguna untuk memilih dari, yang dapat mengadopsi pasokan daya terminal dan mewujudkan jaringan cincin atau dual power supply;
4) S11 transformer tenaga yang terendam minyak diadopsi, yang memiliki kerugian rendah, kenaikan suhu rendah dan kapasitas overload yang kuat;
5) Fuse ganda (fuse perlindungan cadangan + fuse plug-in) digunakan untuk perlindungan,dan sekering sekering plug-in memiliki karakteristik sensitivitas arus dan suhu ganda untuk memastikan operasi produk yang aman dan andal;
6) Konektor kabel 200A dapat disambungkan dan dilepas di bawah beban, dan dapat dioperasikan sebagai saklar beban dalam keadaan darurat.
7) Penggulung mengadopsi koneksi Dyn11 dan inti besi mengadopsi struktur tiga fase empat kolom, sehingga produk dapat berjalan di bawah beban asimetris, dan titik netral tidak melayang,Tegangan stabil, kualitas catu daya tinggi, lemari panas, kebisingan rendah, dan kinerja perlindungan petir yang baik;
8) Kabinet mengadopsi desain anti korosi dan perawatan cat semprot khusus, indah dan baru, cocok untuk berbagai lingkungan, dan mencapai efek mempercantik kota.
Rincian produk
Data utama
| data spesifikasi | |||
| Tidak, tidak. | Rincian | Satuan | Spesifikasi |
| 1 | Jenis | ~ | dipasang pada bantalan, feed loop |
| 2 | Kapasitas nominal | kVA | 5000 |
| 3 | Nomor Fase | ~ | 3 |
| 4 | Tegangan primer | V | 13800Delta. |
| 5 | Bubuk primer | ~ | 600A bushing |
| 6 | Tegangan sekunder | V | 480Y/277 |
| 10 | Metode pendinginan | ~ | ONAN |
| 11 | Frekuensi nominal | Hz | 60 |
| 12 | Kelompok vektor | ~ | Dyn1 |
| 13 | Kelas isolasi | ~ | A |
| 14 | Peningkatan suhu | K | 65 |
| 15 | Kerugian saat lepas beban | W | 4310 |
| 16 | Kerugian saat beban (75°C) | W | 31000 |
| 17 | Impedansi | % | 7.5 |
| 18 | Bahan penggulung | ~ | tembaga atau aluminium |
| 19 | Bahan inti | ~ | baja silikon |
| 20 | Bahan pendingin | minyak mineral | |
| 21 | Bahan rumah | ~ | 304 stainless steel |
| 22 | Warna rumah | ~ | hijau munsell |
| 23 | Kondisi layanan | ~ | dalam ruangan atau di luar ruangan |
| 24 | Tingkat laut | M | ≤ 1000 |
| 25 | Standar | ~ | ASNI |
Struktur produk
1) Bagian trafo dan bagian kabinet kontrol dari variasi Amerika Serikat, di mana bagian trafo adalah struktur tertutup sepenuhnya,dan minyak isolasi dapat dua jenis minyak titik tinggi pembakaran atau minyak biasa.

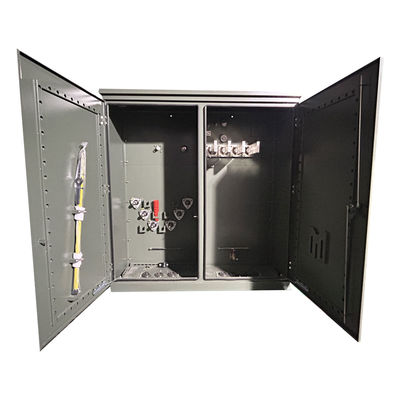

2)Kabin kontrol dibagi menjadi ruangan tegangan tinggi dan ruangan tegangan rendah.

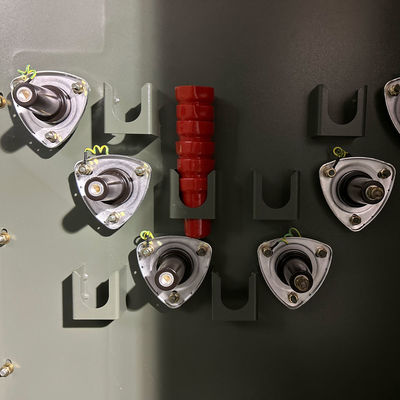

3) Ruang tegangan tinggi dilengkapi dengan: colokan kabel tegangan tinggi, penangkap petir, gagang operasi saklar beban, gagang saklar tap non-eksitasi, sekering plug-in, katup pelepasan tekanan,termometer, pengukur tekanan, pengukur posisi minyak, colokan pengisian minyak, katup pembuangan minyak, dll, saklar beban, penukar keran off-excitation, sekering plug-in, dll.semua tenggelam dalam minyak trafo bersama dengan inti trafoKabel tegangan tinggi dan trafo dihubungkan oleh konektor kabel siku.
4) Sisi tegangan rendah dapat dipasang dengan pemutus sirkuit udara, trafo arus, serta meter energi listrik, ammeter dan voltmeter,dan sirkuit output dan perangkat kompensasi kapasitas dapat dikonfigurasi sesuai dengan kebutuhan pengguna.
Spesifikasi
| Transformer yang dipasang pada tiga fase | ||||
| Kekuatan nominal (KVA) | Tegangan Tinggi (KV) | Tegangan rendah (V) | Kerugian (W) | |
| Kerugian tanpa beban (W) | Kerugian saat beban (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ atau lainnya |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Gambar teknis
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
