| Tempat asal: | Cina |
|---|---|
| Nama merek: | WINLEY |
| Sertifikasi: | CE,ISO |
| Nomor model: | D-50/15 |
| Kuantitas min Order: | 1 unit |
| Harga: | $1000-$10000 |
| Kemasan rincian: | Kasus kayu lapis |
| Waktu pengiriman: | 30 HARI |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000set/bulan |
| Fase: | Fase tunggal | Kapasitas yang ternilai: | 50KVA Atau Disesuaikan |
|---|---|---|---|
| Tegangan Utama: | 12470GrdY/7200 | Tegangan sekunder: | 240/120 |
| Kenaikan suhu: | 65°C | Kelas Pendingin: | PADA |
| Bahan Berliku: | Tembaga | Efisiensi: | 99,00% |
| Cahaya Tinggi: | 99.00% Transformer yang dipasang pada bantalan,Transformer yang dipasang pada pad 12.47Kv,50Kva Transformer Single Phase |
||

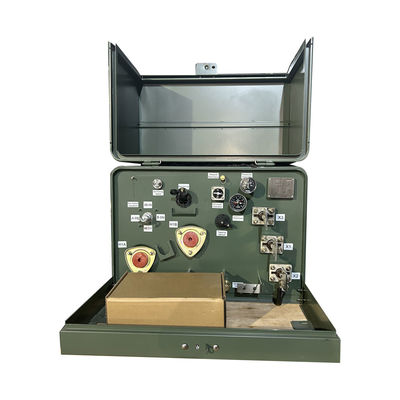

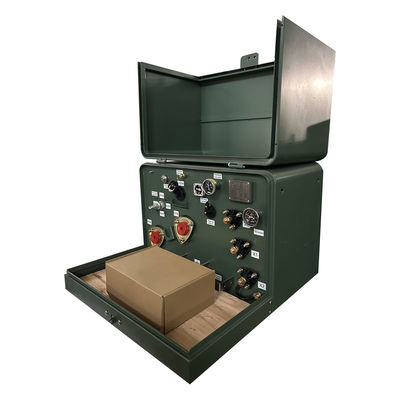

50Kva Single Phase Pad Mounted Transformer langkah turun 12.47Kv ke 208V
Transformer yang dipasang pada pad fase tunggal adalah transformer distribusi yang terendam minyak. Transformer tradisional dirancang dalam shell tipe kotak.Kebisingan rendah, kehilangan rendah, keamanan dan keandalan. Hal ini banyak digunakan di lingkungan perumahan, pusat komersial, rumah sakit, taman, sekolah, dll.tersedia dalam loop atau radial feed, dan mati di depan,Menuju atau melebihi standar ANSI / CSA / IEEE.
Data utama
| Jenis Transformer | Pad dipasang, tipe kompartemen II |
| Jenis pasokan transformer | Masukan loop |
| Fase | Fase Tunggal |
| Kapasitas | 50 KVA |
| Kelompok vektor | II6 |
| Tegangan Utama | 12470GrdY/7200 |
| Kelas Tegangan Utama | Kelas 15 kV |
| Phasor Utama | Wye yang dibumi |
| BIL Utama | 95 KV |
| Tegangan sekunder | 120/240 (L-N-L) |
| Kelas Tegangan Sekunder | 1Kelas 2 kV |
| Phasor sekunder | Fase Tunggal Ganda Penggulung |
| BIL sekunder | 30 KV |
| Frekuensi | 60 Hz |
| Peningkatan Suhu | 65°C |
| Peringkat Isolasi | Kelas E Isolasi - 120°C, 248°F |
| Kelas pendinginan | ONAN; Dingin Sendiri |
| Impedansi | 2% Tipikal |
| Bahan Penggulung | Tembaga |
| Dimensi* | 34.25''-W x 37.4''-D x 25.2''-H |
| Berat kering (tanpa minyak) * | 507.05 lb |
| Total Berat (Dikemas Cairan) * | 1432.98 lb |
| Ratings | Memenuhi/melampaui DOE 2016 Efisiensi Rating |
| Efisiensi | 99.00% |
| Tidak ada kerugian beban (dalam watt) * | +/- 176W |
| Kerugian beban (dalam watt) * | +/- 650W |
Fitur
• Memenuhi atau melebihi standar ANSI®, IEEE® dan NEMA®
• Memenuhi DOE Energy Efficiency Standard 10 CFR Bagian 431 untuk transformator distribusi
• Lapisan tangki melebihi IEEE Std C57.12.28TM-2005 dan IEEE Std C57.12.29TM-2005 standar (hanya unit stainless steel)
• Kepatuhan penuh terhadap IEEE Std C57.12.28TM-2005 standar persyaratan integritas kandang
• Papan nama yang terukir laser
• Pengaturan angkat baja tahan karat yang tersusun
• Ketentuan pengantar tangki
• Perangkat pengurangan tekanan otomatis
• Minyak mineral kelas listrik
• Pintu berhalangan dengan pin dan tong gantung baja tahan karat
• Kantong kunci terapung untuk penyelarasan yang mudah
• Kunci pintu pentahead stainless steel
• Penyediaan pengisian dan pembuangan minyak
• Siling yang bisa dilepas
• Tutup tangki berkubah las
• Sumur busing tegangan tinggi - 200 A
Foto pabrik
Spesifikasi
| Transformator berfase tunggal 25kva-500kva | ||||||
| Kapasitas nominal ((kVA) | Tinggi | Tegangan rendah (v) | Simbol Koneksi | Standar | Impedansi sirkuit pendek ((%) | Efisiensi |
| Tegangan (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/ DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Menggambar
Aksesoris
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
