Fase: | Tiga fase | Kapasitas: | 225 KVA |
---|---|---|---|
Tegangan Utama: | 12470GrdY/7200 | Tegangan sekunder: | 480Y/277 |
Kelas Pendingin: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Didinginkan sendiri</b> | Bahan Berliku: | Tembaga |
Impedansi (Khas): | 5,75% | Efisiensi: | 99,00% |
Cahaya Tinggi: | Transformator listrik 3fase yang terendam minyak,225Kva Transformer Listrik Terendam Minyak,Step Down Transformer Listrik 480V |

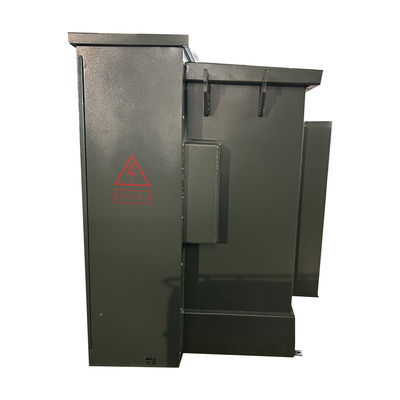

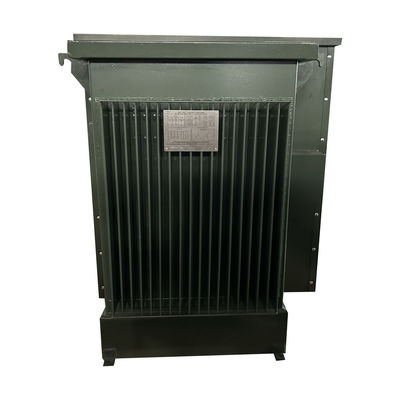

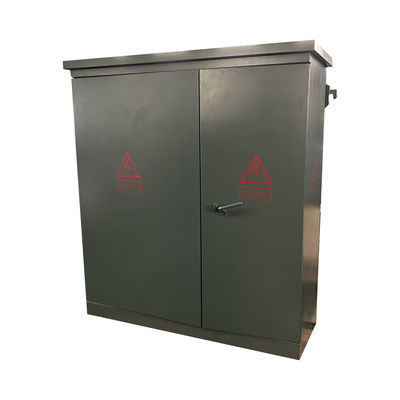

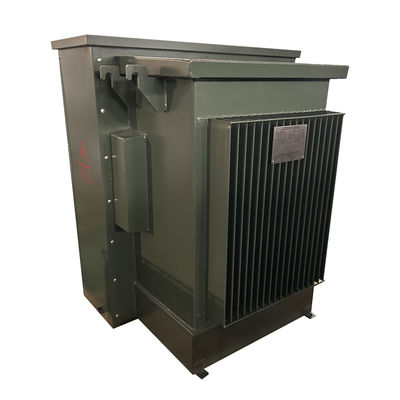

225 Kva Tiga fase Pad dipasang minyak terendam Transformer listrik Langkah Turun 12,47 KV ke 480V
Deskripsi
Kami dapat membuat substasi ini sebagai kebutuhan pengguna dan pelanggan di bawah gambar mereka / diagram garis tunggal (SLD) dan kebutuhan.Kami merancang dan memproduksi substasi ini di bawah standar internasional IEC1330,H.V.standar IEC62271-200.
HV & LV kompartemen dengan fungsi selesai.
1) H.V.compartment memiliki berbagai metode pasokan listrik ketika menguji pasokan listrik dalam 1 waktu, juga dapat dipasang dengan peralatan pengujian H.V. untuk memenuhi permintaan pengujian H.V.
2) Kompartemen trafo dapat dipilih S11, S13 atau trafo rendah konsumsi minyak terbenam dan tipe kering trafo.Ruang trafo memiliki sistem pendinginan angin otomatis dan sistem pencahayaan.
3.) Kompartemen tegangan rendah dapat dibuat sesuai dengan kebutuhan pengguna, ia mengadopsi struktur tetap atau dirakit untuk menjadi sistem pasokan listrik, ia memiliki banyak fungsi seperti distribusi cahaya,distribusi daya, daya reaktif, pengujian daya listrik.. dll untuk meningkatkan kualitas distribusi daya dan memuaskan pengguna.
Badan substasi ini terutama memiliki bahan logam, bahan stainless steel, bahan non-logam...yang dapat dipilih oleh pengguna dan pelanggan
Substasiun ini adalah unit distribusi dan pasokan listrik yang sangat penting dalam jaringan listrik kabel. Ini adalah semacam set lengkap pasokan listrik dengan H.V.pengendalian,perlindungan dan konversi,distribusi.. itu digunakan dalam 3 fase AC 50Hz dan ditandai arus max 1600KVA trafo. Ini banyak digunakan di perusahaan industri dan pertambangan, lingkungan perumahan, rumah sakit, mal,bangunan tinggi dan sistem distribusi lainnya.
Data utama
Jenis Transformer | Pad dipasang, tipe kompartemen |
Konfigurasi Transformer | Pad yang diisi cairan dipasang |
Jenis pasokan transformer | Masukan loop |
Operasi | Operasi Turun Langkah |
Fase | Tiga Fase |
Kapasitas | 225 KVA |
Kelompok vektor | Tidak. |
Tegangan Utama | 12470GrdY/7200 |
Kelas Tegangan Utama | Kelas 15 kV |
Phasor Utama | Wye yang dibumi |
BIL Utama | 95 KV |
Tegangan sekunder | 480Y/277 |
Kelas Tegangan Sekunder | 1Kelas 2 kV |
Phasor sekunder | Wye-N |
BIL sekunder | 30 KV |
Frekuensi | 60 Hz |
Peningkatan Suhu | 65°C |
Peringkat Isolasi | Kelas E Isolasi - 120°C, 248°F |
Kelas pendinginan | KNAN; Dingin Sendiri |
Kapasitas cairan (minyak) * | 126 galon |
Berat cairan (minyak) * | 970 lb |
Bahan Penggulung | tembaga |
Rating suhu lingkungan | 40°C |
Tingkat Suara | 55 dBA |
Ketinggian (Altitude) | 3300ft di atas permukaan laut |
Bahan inti | Baja Berorientasi Biji |
Bahan Tangki | Baja Lapisan |
Bahan Kabinet | Baja Lapisan |
Bahan platform dasar | Baja Lapisan |
Dimensi* | 61''-W x 49''-D x 69''-H |
Berat kering (tanpa minyak) * | 1,463 lb |
Total Berat (Dikemas Cairan) * | 3,420 lb |
Ratings | Memenuhi/melampaui DOE 2016 Efisiensi Rating |
Efisiensi % | 99.00% |
Tidak ada kerugian beban (dalam watt) | +/- 400W |
Kehilangan beban penuh (dalam watt) pada 100% | +/- 2,300W |
Total kerugian beban (dalam watt) pada 100% | +/- 2,700W |
Fitur
• Operasi 60 Hz.
• 65 °C rata-rata kenaikan gulungan.
• Pengaturan radial & loop feed.
• Tipe terminal depan HV mati dan hidup.
• HV BIL 45 150 kV (Dead Front) 200 kV (Live Front).
• LV BIL 30 - 60 kV.
• Penguncian tiga titik pintu tegangan rendah.
• Pintu tegangan tinggi, yang hanya bisa dibuka setelah
pintu tegangan rendah dibuka.
• Pengecualian baja kaku.
• Tangki transformer dilas dari tutup ke dasar.
• Papan nama permanen.
• Penyediaan pengisian tutup pipa NPT satu inci.
• Pad tanah tangki ANSI.
• Katup pembuangan satu inci dan sampling.
• Katup pengurangan tekanan otomatis (35 SCFM).
• Penukar keran dengan (2) 2,5% keran kapasitas penuh di atas
dan di bawah nominal.
• Satu lubang tangan 10×18× (atau 14×25×) di trafo
Tutup tangki.
• Warna hijau zaitun (Munsell 7GY 3.29/1.5).
• Dirancang, diproduksi dan diuji sesuai dengan
dengan standar ANSI terbaru
Spesifikasi
Transformer yang dipasang pada tiga fase | ||||
Kekuatan nominal (KVA) | Tegangan Tinggi (KV) | Tegangan rendah (V) | Kerugian (W) | |
Kerugian tanpa beban (W) | Kerugian saat beban (W) | |||
75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ atau lainnya |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150KVA | 280 | 2200 | ||
225KVA | 400 | 3050 | ||
300KVA | 480 | 3650 | ||
500KVA | 680 | 5100 | ||
750KVA | 980 | 7500 | ||
1000KVA | 1150 | 10300 | ||
1500KVA | 1640 | 14500 | ||
2000KVA | 2160 | 20645 | ||
2500KVA | 2680 | 23786 | ||
3000KVA | 3300 | 25300 | ||
3750KVA | 4125 | 27875 | ||
5000KVA | 5200 | 30000 |
Gambar teknis
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
