| Tempat asal: | Cina |
|---|---|
| Nama merek: | WINLEY |
| Sertifikasi: | CE,ISO |
| Nomor model: | S-3500/15 |
| Kuantitas min Order: | 1 unit |
| Harga: | $5000-$150000 |
| Kemasan rincian: | Kasus kayu lapis |
| Waktu pengiriman: | 30 HARI |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000set/bulan |
| Fase: | Tiga fase | Kapasitas: | 3750KVA |
|---|---|---|---|
| Tegangan Utama: | 13800V | Tegangan sekunder: | 480Y/277 |
| Grup vektor: | Din1 | Kenaikan suhu: | 65°C |
| Impedansi (Khas): | 5,75% | frekuensi: | 60 Hz |
| Cahaya Tinggi: | 3750 Transformer yang dipasang pada Kva Pad,Transformer yang dipasang pada pad 480V,Transformer tiga fase 13 |
||

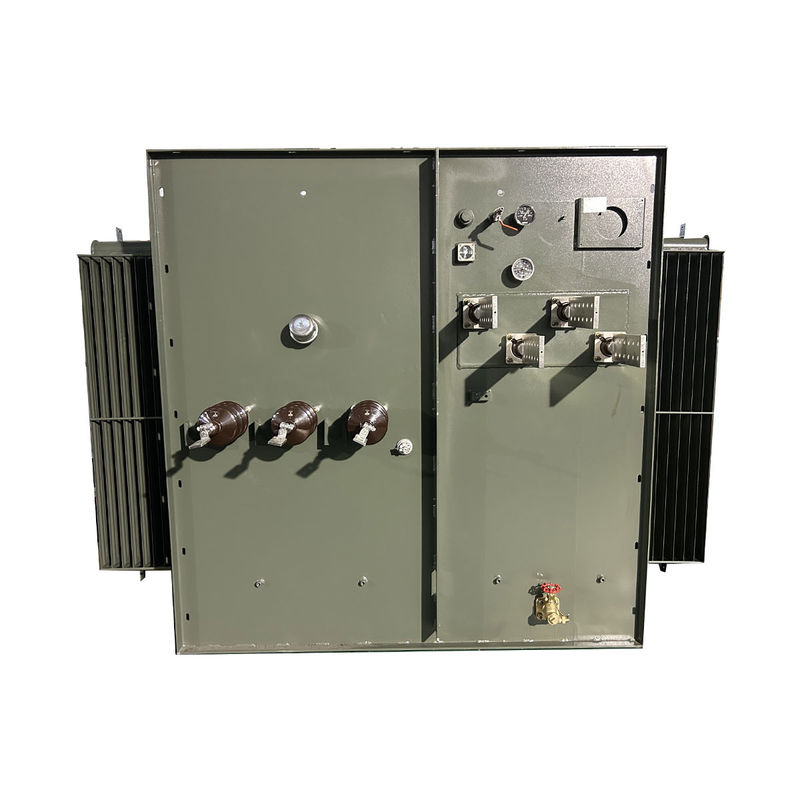

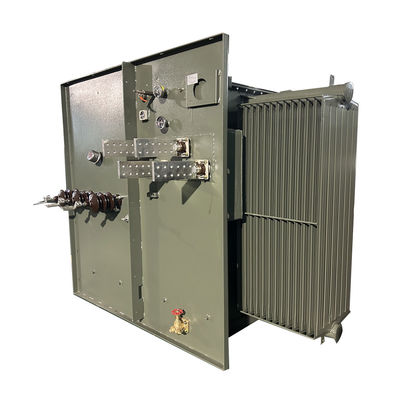

2500Kva 3750 Kva Tiga Fase Pad Dipasang Transformer Langkah Turun 13,8KV ke 480V

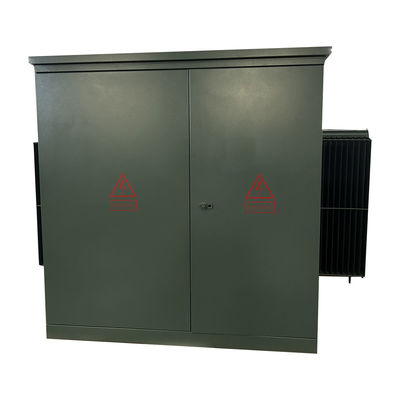

Transformer padmount atau pad-mounted adalah transformer distribusi listrik yang dipasang di tanah dalam kabinet baja terkunci yang dipasang pada pad beton.Karena semua titik koneksi energi yang terkurung dengan aman dalam rumah logam yang di tanah, sebuah trafo padmount dapat dipasang di tempat-tempat yang tidak memiliki ruang untuk kandang pagar.
Data utama
| data spesifikasi | |||
| Tidak, tidak. | Rincian | Satuan | Spesifikasi |
| 1 | Jenis | ~ | dipasang pada bantalan, feed loop |
| 2 | Kapasitas nominal | kVA | 3750 |
| 3 | Nomor Fase | ~ | 3 |
| 4 | Tegangan primer | V | 13800Delta. |
| 5 | Bubuk primer | ~ | 600A bushing |
| 6 | Tegangan sekunder | V | 480Y/277 |
| 10 | Metode pendinginan | ~ | ONAN |
| 11 | Frekuensi nominal | Hz | 60 |
| 12 | Kelompok vektor | ~ | Dyn1 |
| 13 | Kelas isolasi | ~ | A |
| 14 | Peningkatan suhu | K | 65 |
| 15 | Kerugian saat lepas beban | W | 3610 |
| 16 | Kerugian saat beban (75°C) | W | 27300 |
| 17 | Impedansi | % | 7.5 |
| 18 | Bahan penggulung | ~ | tembaga atau aluminium |
| 19 | Bahan inti | ~ | baja silikon |
| 20 | Bahan pendingin | minyak mineral | |
| 21 | Bahan rumah | ~ | 304 stainless steel |
| 22 | Warna rumah | ~ | hijau munsell |
| 23 | Kondisi layanan | ~ | dalam ruangan atau di luar ruangan |
| 24 | Tingkat laut | M | ≤ 1000 |
| 25 | Standar | ~ | ASNI |
Fitur
• Operasi 60 Hz.
• 65 °C rata-rata kenaikan gulungan.
• Pengaturan radial & loop feed.

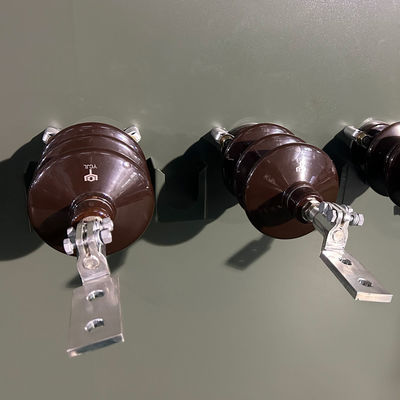

• Tipe terminal depan HV mati dan hidup.
• HV BIL 45 150 kV (Dead Front) 200 kV (Live Front).
• LV BIL 30 - 60 kV.
• Penguncian tiga titik pintu tegangan rendah.
• Pintu tegangan tinggi, yang hanya bisa dibuka setelah
pintu tegangan rendah dibuka.
• Pengecualian baja kaku.
• Tangki transformer dilas dari tutup ke dasar.
• Papan nama permanen.
• Penyediaan pengisian tutup pipa NPT satu inci.
• Pad tanah tangki ANSI.
• Katup pembuangan satu inci dan sampling.
• Katup pengurangan tekanan otomatis (35 SCFM).
• Penukar keran dengan (2) 2,5% keran kapasitas penuh di atas
dan di bawah nominal.
• Satu lubang tangan 10×18× (atau 14×25×) di trafo
Tutup tangki.
• Warna hijau zaitun (Munsell 7GY 3.29/1.5).
• Dirancang, diproduksi dan diuji sesuai dengan
dengan standar ANSI terbaru
Spesifikasi
| Transformer yang dipasang pada tiga fase | ||||
| Kekuatan nominal (KVA) | Tegangan Tinggi (KV) | Tegangan rendah (V) | Kerugian (W) | |
| Kerugian tanpa beban (W) | Kerugian saat beban (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ atau lainnya |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Gambar teknis
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
