| Tempat asal: | Cina |
|---|---|
| Nama merek: | WINLEY |
| Sertifikasi: | CE,ISO |
| Nomor model: | D-25/12.47 |
| Kuantitas min Order: | 1 unit |
| Harga: | $1000-$10000 |
| Kemasan rincian: | Kasus kayu lapis |
| Waktu pengiriman: | 30 HARI |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000set/bulan |
| Jenis transformator: | Tiang Dipasang | Kapasitas: | 10 kVA |
|---|---|---|---|
| Metode Pendinginan: | <i>ONAN;</i> <b>PADA;</b> <i>Self-Cooled</i> <b>Didinginkan sendiri</b> | Peringkat isolasi: | Isolasi Kelas E - 120°C, 248°F |
| Tegangan Utama: | 12470GrdY/7200 | Tegangan sekunder: | 120/240V (LNL) |
| frekuensi: | 50/60Hz | Bahan Berliku: | Tembaga |
| Cahaya Tinggi: | Transformer yang dipasang di tiang 10Kva,Transformer yang dipasang di tiang 12,47KV |
||

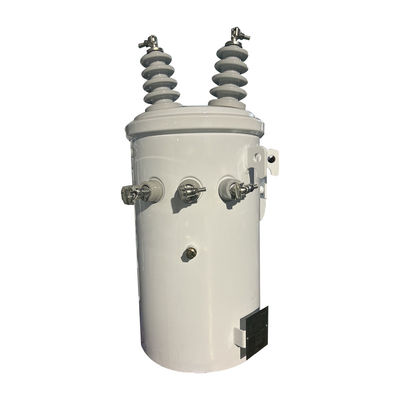

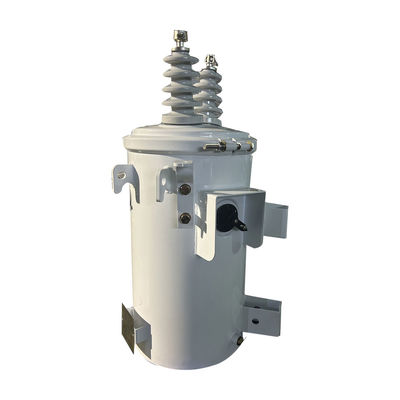

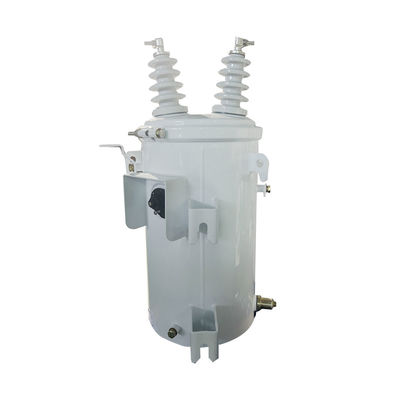

ANSI IEEE Standar Transformator yang dipasang pada tiang fase tunggal 10Kva 25kva 37.5kva 50kva 12.47KV
Transformator adalah struktur penyegelan silinder. masing-masing dipasang dengan perangkat pengantar, kait, lug pendukung yang sesuai dengan standar ANSI dan satu atau dua bushing tegangan tinggi pada penutup,low voltage bushing pada dinding tangki dan eyeboltPengganti ketukan harus disesuaikan berdasarkan instruksi setelah mati.
Fitur Standar
1. Tombol tegangan tinggi
Bahan utama dari bantalan tegangan tinggi adalah porselen dan peran utamanya adalah untuk menghubungkan lilitan tegangan tinggi dan saluran tegangan tinggi eksternal, perlindungan isolasi,perlindungan terhadap gangguan eksternal, konduksi panas dan disipasi panas, dll, untuk memastikan operasi normal dan keselamatan trafo.
2. low-voltage bushing
Ada dua jenis bushing tegangan rendah seperti jenis sekop dan jenis klip.
3. katup pengisian minyak
Peran katup pengisian minyak pada trafo yang dipasang pada tiang fase tunggal adalah untuk mengisi minyak isolasi ke dalam tangki.
4. katup pembuangan minyak dengan sampling
Katup pembuangan minyak dan pemindai sampel pada trafo yang dipasang pada tiang fase tunggal digunakan untuk mengeluarkan udara dan kelembaban, menghilangkan sedimen dan kotoran,memastikan kualitas dan kinerja minyak di dalam trafoSementara itu, kami dapat mengumpulkan sampel minyak untuk analisis dan pengujian.
5. katup tekanan relief
Katup penghilang tekanan pada trafo yang dipasang pada tiang fase tunggal terutama digunakan untuk melindungi operasi trafo yang aman, menjaga kondisi kerja normal,dan menyesuaikan tekanan gas di dalam trafo untuk memastikan stabilitas dan keandalan.
6. Penangkal lampu
Penangkap lampu menjaga transformator aman dari lonjakan daya yang disebabkan oleh petir, switch, dan sumber HV lainnya.Ini shunts tegangan tinggi lonjakan dengan grounding untuk menghindari dampak langsung dari trafo itu sendiri.
7. arus internal membatasi fusi
Sekring digunakan untuk membatasi transformator penggulung dari rusak ketika ada arus overload.
8Pemutus sirkuit.
Satu pemutus sirkuit sekunder berada di atas gulungan di dalam tangki dan ini adalah pegangan operasi, overload reset, dan lampu sinyal.perlindungan tuas minyak rendah, dan memungkinkan persentase daya untuk melewati pemutus untuk memulihkan layanan ketika ia tersandung.
Data utama
| Kapasitas nominal | kVA | 10 |
| Nomor Fase | ~ | Fase Tunggal |
| Tegangan primer | V | 12470GrdY/7200 |
| Tegangan sekunder | V | 240/120 |
| Kelompok vektor | ~ | Tidak. |
| Tipe pencetakan | ~ | off-circuit tapping |
| Jangkauan penetrasi | % | ± 2*2,5% (5 tap) |
| Metode pendinginan | ~ | ONAN |
| Frekuensi nominal | Hz | 60 |
| Kelas isolasi | ~ | A |
| Peningkatan suhu | K | 45 |
| Kerugian saat lepas beban | W | 151 |
| Kerugian saat beban (75°C) | W | 188 |
| Impedansi | % | 2 |
| Bahan penggulung | ~ | tembaga |
| Bahan inti | ~ | baja silikon |
| Cairan Isolasi | ~ | Minyak mineral |
| Bahan rumah | ~ | baja berlapis |
| Kondisi layanan | ~ | di luar ruangan |
| Tingkat laut | m | ANSI |
| Standar | ~ | ≤ 1000 |
Spesifikasi
| 10kva-500kva Transformator terendam minyak satu fase | ||||||
| Kapasitas nominal ((kVA) | Tinggi | Tegangan rendah (v) | Simbol Koneksi | Standar | Impedansi sirkuit pendek ((%) | Efisiensi |
| Tegangan (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 10,8 sampai 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Aksesoris
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
