| Tempat asal: | Cina |
|---|---|
| Nama merek: | WINLEY |
| Sertifikasi: | CE,ISO |
| Nomor model: | D-75/15 |
| Kuantitas min Order: | 1 unit |
| Harga: | $1000-$10000 |
| Kemasan rincian: | Kasus kayu lapis |
| Waktu pengiriman: | 30 HARI |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000set/bulan |
| Fase: | Fase tunggal | Kapasitas yang ternilai: | 75KVA |
|---|---|---|---|
| Tegangan Utama: | 13800GrdY/7968 Atau Disesuaikan | Tegangan sekunder: | 208Y/120 |
| Kelas Pendingin: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Didinginkan sendiri</b> | Impedansi: | 2,4% |
| Bahan Penggulung: | Tembaga | Efisiensi: | 99,15% |
| Cahaya Tinggi: | Transformer yang dipasang pada pad 13.8Kv,Step Down Transformer 75Kva,Transformator Fase Tunggal 208v |
||

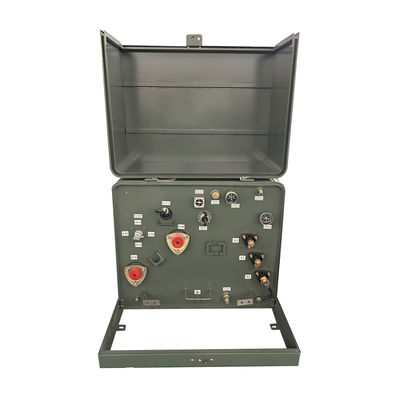

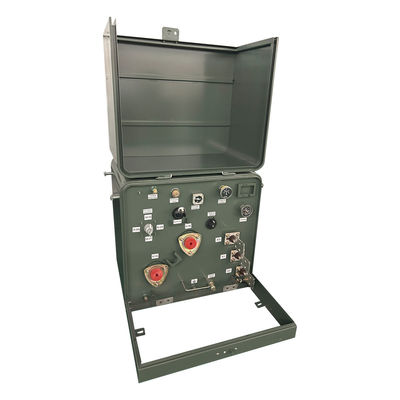

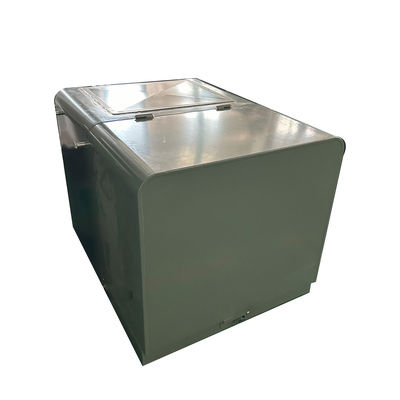

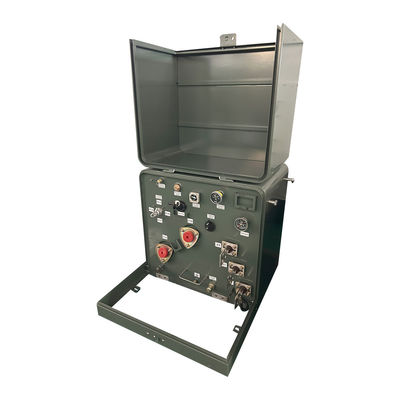

Single Phase Pad Mounted Transformer langkah turun 75Kva 13.8Kv ke 208v
Fitur
Sistem mutu ISO 9001
Memenuhi standar efisiensi energi DOE atau melebihi standar ANSI/IEEE dan NEMA
Lapisan tangki melebihi IEEE Std C57.12.28TM-2005 dan IEEE Std C57.12.29TM-2005 standar (hanya unit stainless steel)
Kepatuhan penuh dengan IEEE Std C57.12.28TM-2005 standar persyaratan integritas kandang
1. Perangkat pengurangan tekanan
2Persediaan pengisian dan pembuangan cairan
3Papan nama yang terukir laser
4. kantong kunci mengambang untuk penyelarasan mudah
5. Deskripsi decal bushing
6.Tutup tangki berkubah las
7Klik di sini untuk mendapatkan gambar Transformer.
8. Strip tamper dari bahan tidak korosif
9. Tangki mahkota
10. Siling yang bisa dilepas
11. Pintu gantung dengan pin gantung stainless steel dan tong
12. Ground strap dari X2 ke tangki tanah
13. HV bushing sumur untuk konektor siku depan mati
14. sumur bantalan tegangan tinggi-200A dan bantalan tegangan rendah
Foto pabrik
1) Substasiun Transformer Kombinasi, Bagian atas lemari adalah dengan struktur wol batu lempeng pelat baja yang memiliki saluran ventilasi,dapat mengurangi radiasi matahari secara efektif dan memastikan disipasi panas.
2) Permukaan seluruh cangkang lemari menyemprot primer khusus dan cat yang memiliki kemampuan anti korosi yang kuat.
3) Bagian dalam dapat dibagi menjadi ruang tegangan tinggi, ruang trafo dan ruang tegangan rendah.
4) Juga dilengkapi dengan kontrol suhu alat knalpot otomatis untuk memastikan kisaran suhu.
5)Masing-masing unit memiliki kontrol yang sempurna, tampilan yang terisi dan sistem pencahayaan.
6)Perlengkapan peralatan sesuai dengan persyaratan perlindungan IP33, memiliki desain,struktur dan teknologi yang wajar, dengan kualitas yang baik dan pemeliharaan yang mudah.
Data utama
| Jenis Transformer | Pad dipasang, tipe kompartemen |
| Konfigurasi Transformer | Pad yang diisi cairan dipasang |
| Jenis pasokan transformer | Masukan loop |
| Operasi | Operasi Turun Langkah |
| Fase | Tiga Fase |
| Kapasitas | 75 KVA |
| Kelompok vektor | Tidak. |
| Tegangan Utama | 13800GrdY/7968 |
| Kelas Tegangan Utama | Kelas 15 kV |
| Phasor Utama | Wye yang dibumi |
| BIL Utama | 95 KV |
| Tegangan sekunder | 208Y/120 |
| Kelas Tegangan Sekunder | 1Kelas 2 kV |
| Phasor sekunder | Wye-N |
| BIL sekunder | 30 KV |
| Frekuensi | 60 Hz |
| Peningkatan Suhu | 65°C |
| Peringkat Isolasi | Kelas E Isolasi - 120°C, 248°F |
| Kelas pendinginan | KNAN; Dingin Sendiri |
| Rating switch pemutus beban | 200-Amp, 15 kV |
| Standar Efisiensi (s) | Memenuhi Standar DOE 2016, Memenuhi Standar CSA Memenuhi Standar ANSI/IEEE |
| K-Factor Rating (Harmonic Mitigation) | K-1 (Standar) |
| Bahan Penggulung | Tembaga |
| Rating suhu lingkungan | 40°C |
| Kisaran suhu operasi lingkungan | -40°C sampai +40°C (-50°F sampai +104°F) |
| Tingkat Suara | 51 dBA |
| Penutup Tangki Akses Handhole | N/A |
| Dimensi* | 61" W x 43" D x 69" H |
| Berat kering (tanpa minyak) * | 730 lb |
| Total Berat (Dikemas Cairan) * | 2,160 lb |
| Efisiensi % | 99.10% |
Spesifikasi
| Transformator berfase tunggal 25kva-500kva | ||||||
| Kapasitas nominal ((kVA) | Tinggi | Tegangan rendah (v) | Simbol Koneksi | Standar | Impedansi sirkuit pendek ((%) | Efisiensi |
| Tegangan (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/ DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Menggambar
Aksesoris
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
