| Tempat asal: | Cina |
|---|---|
| Nama merek: | WINLEY |
| Sertifikasi: | CE,ISO |
| Nomor model: | D-100/35 |
| Kuantitas min Order: | 1 unit |
| Harga: | $1000-$10000 |
| Kemasan rincian: | Kasus kayu lapis |
| Waktu pengiriman: | 30 HARI |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000set/bulan |
| Fase: | Fase tunggal | Kapasitas yang ternilai: | 100KVA |
|---|---|---|---|
| Tegangan Utama: | 34500GrdY/19920 | Tegangan sekunder: | 240/120V |
| Peringkat isolasi: | Isolasi Kelas E - 120°C, 248°F | Impedansi: | 2,4% |
| Bahan Berliku: | Tembaga | Efisiensi: | 99,15% |
| Cahaya Tinggi: | Transformator minyak fase tunggal 100Kva,34.5Kv Oil Pad dipasang Transformer,99.15% Transformator yang dipasang pada bantalan |
||

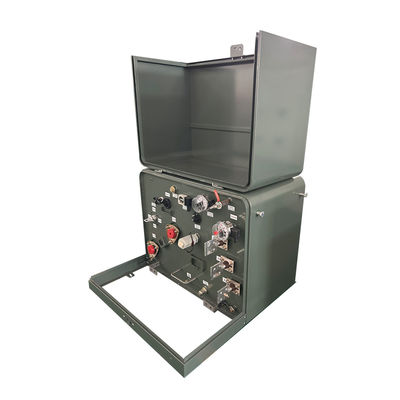

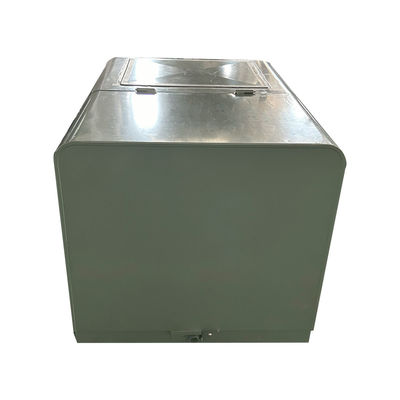

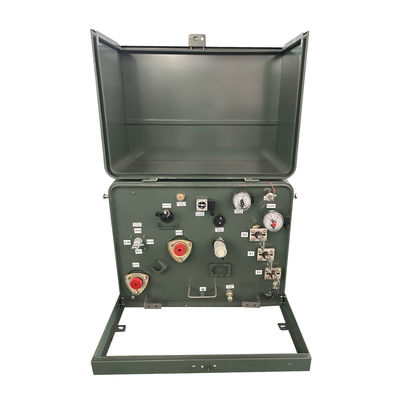

100Kva Single Phase Pad Mounted Transformer Oil Immersion Power Distribusi listrik 34.5Kv sampai 240v
Karakteristik Kinerja
1) Substasiun Transformer Kombinasi, Bagian atas lemari adalah dengan struktur wol batu lempeng pelat baja yang memiliki saluran ventilasi,dapat mengurangi radiasi matahari secara efektif dan memastikan disipasi panas.
2) Permukaan seluruh cangkang lemari menyemprot primer khusus dan cat yang memiliki kemampuan anti korosi yang kuat.
3) Bagian dalam dapat dibagi menjadi ruang tegangan tinggi, ruang trafo dan ruang tegangan rendah.
4) Juga dilengkapi dengan kontrol suhu alat knalpot otomatis untuk memastikan kisaran suhu.
5)Masing-masing unit memiliki kontrol yang sempurna, tampilan yang terisi dan sistem pencahayaan.
6)Perlengkapan peralatan sesuai dengan persyaratan perlindungan IP33, memiliki desain,struktur dan teknologi yang wajar, dengan kualitas yang baik dan pemeliharaan yang mudah.
Data utama
| Jenis Transformer | Pad dipasang, tipe kompartemen I & II |
| Konfigurasi Transformer | Pad yang diisi cairan dipasang |
| Jenis pasokan transformer | Masukan loop |
| Polaritas | Aditif |
| Fase | Fase Tunggal |
| Kapasitas | 100 KVA |
| Kelompok vektor | II6 |
| Tegangan Utama | 34500GrdY/19920 |
| Kelas Tegangan Utama | Kelas 35 kV |
| Phasor Utama | Wye yang dibumi |
| BIL Utama | 150 KV |
| Tegangan sekunder | 240/120 (L-N-L) untuk distribusi 120/240V |
| Kelas Tegangan Sekunder | 1Kelas 2 kV |
| Phasor sekunder | Fase Tunggal Ganda Penggulung |
| BIL sekunder | 30 KV |
| Frekuensi | 60 Hz |
| Peningkatan Suhu | 65°C |
| Peringkat Isolasi | Kelas E Isolasi - 120°C, 248°F |
| Kelas pendinginan | ONAN; Dingin Sendiri |
| Peringkat Switch Tap Changer | 200-Amp, 35 kV |
| Impedansi | 20,4% Tipikal |
| Jenis Koneksi Utama | Front mati |
| Kesepakatan Penghentian Utama | Pengaturan ANSI Tipe I |
| Bahan Penggulung | Tembaga |
| Rating suhu lingkungan | 40°C |
| Kisaran suhu operasi lingkungan | -40°C sampai +40°C (-50°F sampai +104°F) |
| Tingkat Suara | 51 dBA |
| Dimensi* | 36.5''-W x 42.5''-D x 36''-H |
| Total Berat (Dikemas Cairan) * | 2,024.36 lb |
| Ratings | Memenuhi/melampaui DOE 2016 Efisiensi Rating |
| Efisiensi | 99.00% |
Fitur
1)Dua sumur busing tegangan tinggi universal yang diikat secara eksternal untuk operasi feed loop atau satu sumur busing yang diikat secara eksternal untuk operasi feed radial
2)Tiga bushing tegangan rendah yang diikat secara eksternal dengan tongkat tembaga berujung, termasuk terminal netral yang terisolasi sepenuhnya dengan tali tanah yang dapat dilepas
3)Pengendali bushing embossed; Bagian bawah kompartemen minyak yang terkubur
Perlengkapan angkat stainless steel yang dipasang dengan benang
4)Perangkat pengurangan tekanan otomatis
5)Minyak mineral kelas listrik dengan inhibitor oksidasi
6)Hood yang bisa dilepas dengan pin dan tong gantung baja tahan korosi
7)Lapisan baja ringan dan ambang pintu yang dapat dilepas yang diikat dengan perangkat keras baja tahan karat
8)Bandung pemasangan aksesori panel depan;
9)Lapisan atas yang terkulai pada kap dan kompartemen minyak untuk mencegah retensi air
10)Pengisian minyak/sambungan tingkat minyak;Sambungan pembuangan minyak;Pengaturan pengantar tangki
11)Komplek penguncian tahan korosi dengan baut pengaman penta-head yang terikat, kacang terapung dan kunci gantung
12)Tanda-tanda busing yang dicat atau dicetak stensil
13)Plat nama aluminium anodisasi yang terukir laser
14) Memenuhi atau melebihi standar ANSI, IEEE, NEMA, CSA, dan DOE saat ini sesuai dengan yang berlaku
Spesifikasi
| Transformator berfase tunggal 25kva-500kva | ||||||
| Kapasitas nominal ((kVA) | Tinggi | Tegangan rendah (v) | Simbol Koneksi | Standar | Impedansi sirkuit pendek ((%) | Efisiensi |
| Tegangan (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/ DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Menggambar
Aksesoris
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R & D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar pelanggan atau persyaratan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
