Jenis Umpan Transformator: | Dipasang di Bantalan, Tipe Kompartemen | Kapasitas: | 2500KVA Atau Disesuaikan |
---|---|---|---|
Tegangan Utama: | 12470V | Tegangan sekunder: | 400Y/231 |
frekuensi: | 60 Hz | Kelas Pendingin: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Didinginkan sendiri</b> |
Impedansi: | 5,75% | Efisiensi: | 99,30% |
Cahaya Tinggi: | 2500Kva 3Phased Pad Dipasang Transformer,400V Transformer Pad Mounted,12470V Step Down Transformer |

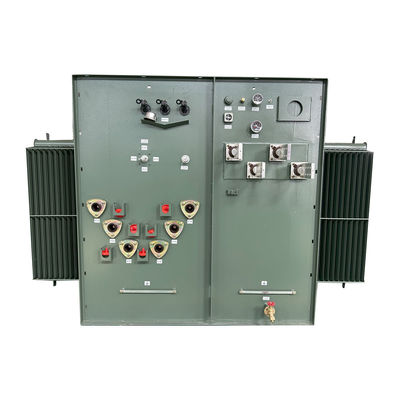

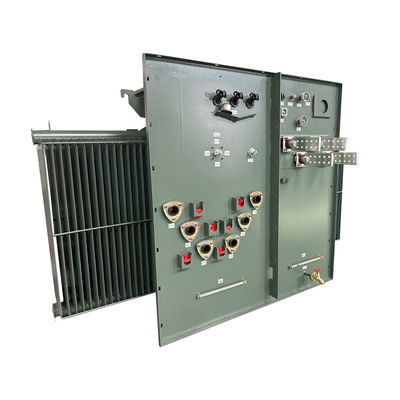

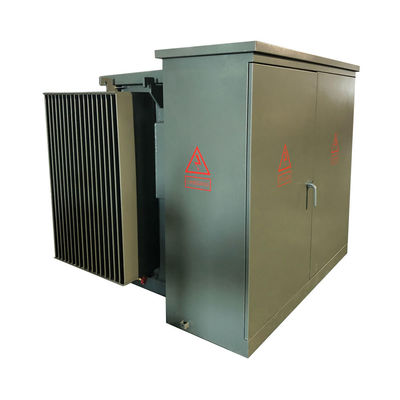

2500Kva Tiga fase Pad dipasang Transformer langkah turun 12470V ke 400V
Ringkasan
WINLEY menawarkan lini lengkap transformer distribusi pad-mounted ThreePhase yang diisi cairan yang memenuhi standar ANSI®/IEEE® yang berlaku. Dengan tegangan tinggi hingga 34,5 kV dan nilai hingga 5.000 kVA,Hal ini cocok untuk tegangan tinggi dan kapasitas besar kesempatan, seperti pembangkit listrik, konsumsi daya industri, dll. Dalam beban tinggi, skenario tegangan tinggi,Transformer yang terendam minyak memiliki kinerja dan stabilitas yang lebih baik.
Data utama
Jenis Transformer | Pad dipasang, tipe kompartemen |
Konfigurasi Transformer | Pad yang diisi cairan dipasang |
Jenis pasokan transformer | Masukan loop |
Operasi | Operasi Turun Langkah |
Fase | Tiga Fase |
Kapasitas | 2.5 MVA (2500 KVA) |
Kelompok vektor | DYN1 |
Tegangan Utama | 12470V |
Kelas Tegangan Utama | Kelas 15 kV |
Phasor Utama | Delta |
BIL Utama | 95 KV |
Tegangan sekunder | 400Y/231 |
Kelas Tegangan Sekunder | 1Kelas 2 kV |
Phasor sekunder | Wye-N |
BIL sekunder | 30 KV |
Frekuensi | 60 Hz |
Peningkatan Suhu | 65°C |
Peringkat Isolasi | Kelas E Isolasi - 120°C, 248°F |
Kelas pendinginan | KNAN; Dingin Sendiri |
Tap Changer | Penukar ketukan 5 posisi |
Impedansi | 50,75% |
Rating switch pemutus beban | 600 ampere, 15 kV |
Bahan inti | Baja Berorientasi Biji |
Bahan Tangki | Baja Lapisan |
Dimensi* | 75 W x 75 D x 73 H |
Berat kering (tanpa minyak) * | 4,918 lb |
Total Berat (Dikemas Cairan) * | 11,534 lb |
Efisiensi % | 99.40% |
Tidak ada kerugian beban (dalam watt) | +/- 2,700W |
Kehilangan beban penuh (dalam watt) pada 100% | +/- 15,500W |
Fitur Standar
1.Penggantian utama
1) 5-posisi penukar ketukan.
2) 4 posisi pemutus beban, Dapat dioperasikan dengan hot stick dan memungkinkan fleksibilitas dalam perbaikan dan pemeliharaan.
2. koneksi penghentian
1)Kabel listrik utama terhubung dengan konektor siku.
2)Jambatan busing yang diklempakan secara eksternal dengan sisipan loadbreak.
3) Busing loadbreak integral atau bukan loadbreak.
4) Penutupan sekunder Busing yang dikencangkan secara eksternal dengan NEMA 4-hole, 6-hole.8-hole, 10-hole atau 12-hole spade, dukungan Spade tersedia.
3Perangkat perlindungan
1) Fuse bayonet Fuse yang membatasi arus jangkauan parsial.
2) Perangkat pengurangan tekanan tindakan otomatis.
3) Pengukur tingkat minyak.
4) Pengukur suhu minyak.
5) Tekanan vacuum gauge.
6) Katup pembuangan dengan sampling.
7) Kelas distribusi, penangkap logam oksida, 3-36 kV.
8)Kelas distribusi, alat penangkal petir jenis katup, 3-27 kV.
Gambar teknis
Spesifikasi
Kapasitas nominal | Kerugian | Dimensi ((mm) | Berat ((kg) | ||||
No-load Loss ((W) | Kerugian saat beban | W | D | H | Berat minyak (L) | Total Berat (Kg) | |
45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
150 kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
2000 kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
3750 kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Foto pabrik
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R & D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar pelanggan atau persyaratan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
