| Tempat asal: | Cina |
|---|---|
| Nama merek: | WINLEY |
| Sertifikasi: | CE,ISO |
| Nomor model: | S-2000/15 |
| Kuantitas min Order: | 1 unit |
| Harga: | $5000-$150000 |
| Kemasan rincian: | Kasus kayu lapis |
| Waktu pengiriman: | 30 HARI |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000set/bulan |
| Fase: | Tiga fase | Kapasitas: | 2000KVA |
|---|---|---|---|
| Tegangan Utama: | 600Y/347 Atau Disesuaikan | Tegangan sekunder: | 13200GrdY/7620 Atau Disesuaikan |
| Jenis transformator: | Bantalan terpasang | Kenaikan suhu: | 65°C |
| Impedansi (Khas): | 5,75% | Kelas Pendingin: | KNAN/ONAN |
| Cahaya Tinggi: | 2Mva Step Up 3Phase Transformer,Transformator Tiga Fase Listrik 600V,Transformer listrik 3Fase 13200V |
||

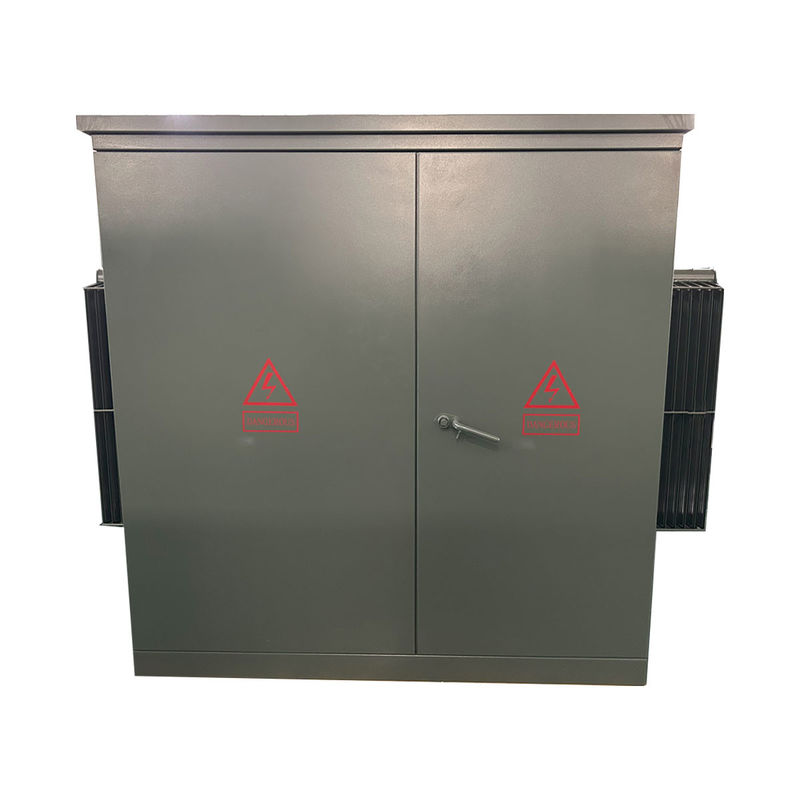

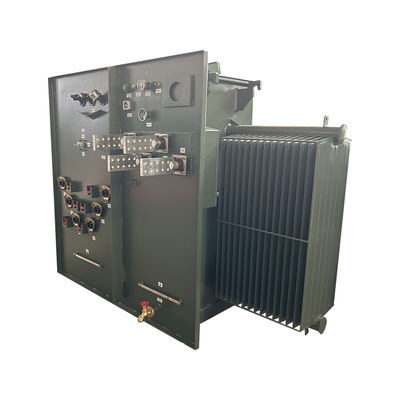

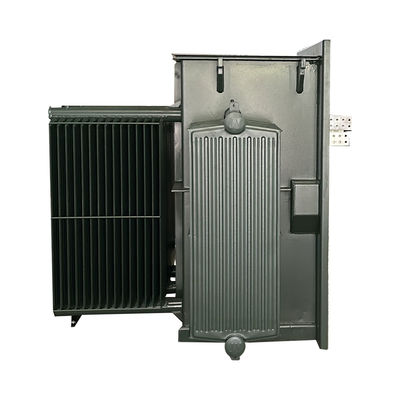

2Mva 2000Kva Step Up Pad Mount tiga fase Transformer Listrik 600V Untuk 13200V
Struktur produk
1) Bagian trafo dan bagian kabinet kontrol dari variasi Amerika Serikat, di mana bagian trafo adalah struktur tertutup sepenuhnya,dan minyak isolasi bisa dua jenis minyak titik api tinggi atau minyak biasa.
2)Kabin kontrol dibagi menjadi ruangan tegangan tinggi dan ruangan tegangan rendah.
3)Ruang tegangan tinggi dilengkapi dengan: colokan kabel tegangan tinggi, penangkap petir, gagang penggerak saklar beban, gagang saklar tap non-eksitasi, sekering plug-in, katup pelepasan tekanan,termometer, pengukur tekanan, pengukur posisi minyak, colokan pengisian minyak, katup pembuangan minyak, dll, saklar beban, penukar keran off-excitation, sekering plug-in, dll.semua tenggelam dalam minyak trafo bersama dengan inti trafoKabel tegangan tinggi dan trafo dihubungkan oleh konektor kabel siku.
4) Sisi tegangan rendah dapat dipasang dengan pemutus sirkuit udara, trafo arus, serta meter energi listrik, ammeter dan voltmeter,dan sirkuit output dan perangkat kompensasi kapasitas dapat dikonfigurasi sesuai dengan kebutuhan pengguna.
Data utama
| Jenis Transformer | Pad dipasang, tipe kompartemen |
| Konfigurasi Transformer | Pad yang diisi cairan dipasang |
| Jenis pasokan transformer | Masukan loop |
| Operasi | Operasi Step-Up |
| Fase | Tiga Fase |
| Kapasitas | 2 MVA (2000 KVA) |
| Kelompok vektor | YnD1 |
| Tegangan Utama | 600Y/347 |
| Kelas Tegangan Utama | 1Kelas 2 kV |
| Phasor Utama | Wye-N |
| BIL Utama | 30 KV |
| Tegangan sekunder | 13200GrdY/7620 |
| Kelas Tegangan Sekunder | Kelas 15 kV |
| Phasor sekunder | Wye yang dibumi |
| BIL sekunder | 95 KV |
| Frekuensi | 60 Hz |
| Peningkatan Suhu | 65°C |
| Peringkat Isolasi | Kelas E Isolasi - 120°C, 248°F |
| Kelas pendinginan | KNAN; Dingin Sendiri |
| Impedansi (Biasa) | 50,0-7,5% |
| Jenis Koneksi Utama | Live Front |
| Tipe Sambungan Sekunder | Front mati |
| Rating switch pemutus beban | 200-Amp, 15 kV |
| Lokasi saklar pemutus beban | Kompartemen depan tegangan tinggi (HV) |
| Standar Efisiensi (s) | Memenuhi Standar DOE 2016, Memenuhi Standar ANSI/IEEE |
| K-Factor Rating (Harmonic Mitigation) | K-1 (Standar) |
| Rating Pulse Drive | N/A |
| Cairan isolasi | Biodegradable Natural Vegetable Oil Ester Insulating Fluid - Non-PCB Fluid |
| Bahan Penggulung | Tembaga |
| Rating suhu lingkungan | 40°C |
| Tingkat Suara | 61 dBA |
| Rating ketinggian | 3300ft (1000 meter) di atas permukaan laut |
| Bahan inti | Baja Berorientasi Biji |
| Bahan Tangki | Baja Lapisan |
| Dimensi/ | 75''-W x 74''-D x 73''-H |
| Berat kering (tanpa minyak) * | 4,566 lb |
| Total Berat (Dikemas Cairan) * | 10,567 lb |
| Efisiensi % | 99.40% |
| Tidak ada kerugian beban (dalam watt)) | +/- 2,100W |
| Kehilangan beban penuh (dalam watt) pada 100% | +/- 14,500W |
Foto pabrik
Spesifikasi
| Transformator yang dipasang pada tiga fase | ||||
| Kekuatan nominal (KVA) | Tegangan Tinggi (KV) | Tegangan rendah (V) | Kerugian (W) | |
| Kerugian tanpa beban (W) | Kerugian saat beban (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ atau lainnya |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Gambar teknis
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R & D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar pelanggan atau persyaratan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
