| Nama merek: | WINLEY |
| Nomor Model: | S-300/15 |
| MOQ: | 1 unit |
| harga: | $5000-$150000 |
| Rincian kemasan: | Kasus kayu lapis |
| Ketentuan Pembayaran: | T/T |

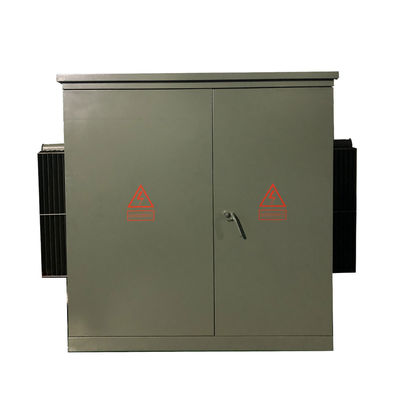

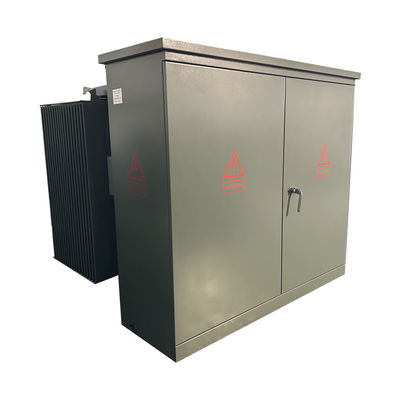

300 Kva Tiga fase Pad dipasang Transformer Minyak Merendam Langkah-Down 12470V Untuk 480V ANSI IEEE
Aku tidak tahu.
Data utama
| Jenis Transformer | Pad dipasang, tipe kompartemen |
| Konfigurasi Transformer | Pad yang diisi cairan dipasang |
| Jenis pasokan transformer | Masukan loop |
| Fase | Tiga Fase |
| Kapasitas | 300 KVA |
| Kelompok vektor | Tidak. |
| Tegangan Utama | 12470GrdY/7200 |
| Kelas Tegangan Utama | Kelas 15 kV |
| Phasor Utama | Wye yang dibumi |
| BIL Utama | 95 KV |
| Tegangan sekunder | 480Y/277 |
| Kelas Tegangan Sekunder | 1Kelas 2 kV |
| Phasor sekunder | Wye-N |
| BIL sekunder | 30 KV |
| Frekuensi | 60 Hz |
| Peningkatan Suhu | 65°C |
| Peringkat Isolasi | Kelas E Isolasi - 120°C, 248°F |
| Kelas pendinginan | KNAN; Dingin Sendiri |
| Impedansi (Biasa) | 1.2-6.0% Tipikal |
| Jenis Koneksi Utama | Front mati |
| Bahan Penggulung | Tembaga |
| Rating suhu lingkungan | 40°C |
| Tingkat Suara | 55 dBA |
| Total Berat (Dikemas Cairan) * | 3,637 lb |
| Efisiensi % | 99.00% |
| Tidak ada kerugian beban (dalam watt) | +/- 500W |
| Kehilangan beban penuh (dalam watt) pada 100% | +/- 3.000W |
| Total kerugian beban (dalam watt) pada 100% | +/- 3500W |
Fitur Standar
1) Bagian trafo dan bagian kabinet kontrol dari variasi Amerika Serikat, di mana bagian trafo adalah struktur tertutup sepenuhnya,dan minyak isolasi dapat dua jenis minyak titik tinggi pembakaran atau minyak biasa.

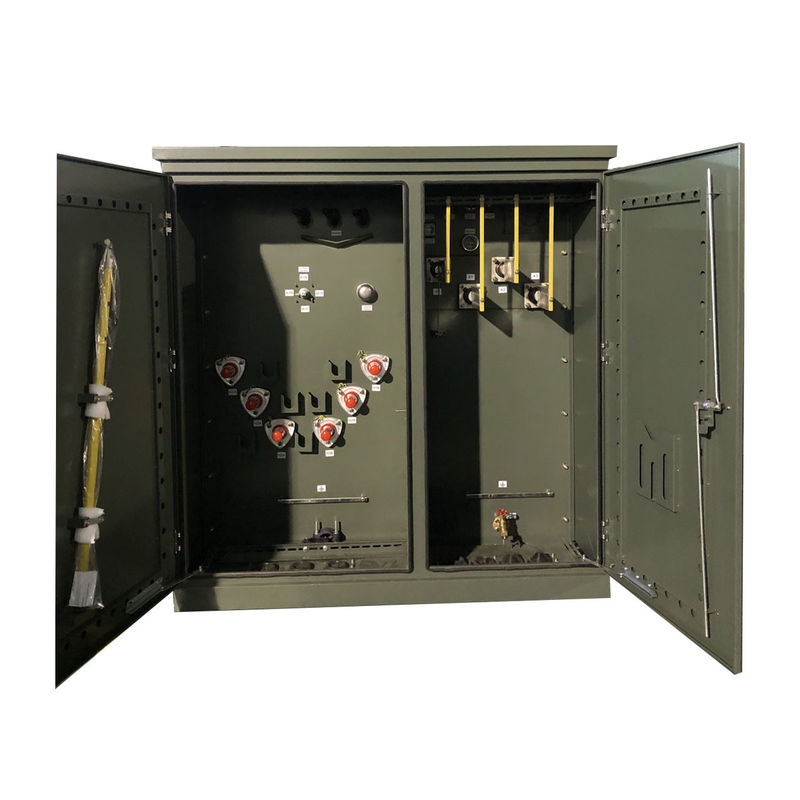

2)Kabin kontrol dibagi menjadi ruangan tegangan tinggi dan ruangan tegangan rendah.
3) Ruang tegangan tinggi dilengkapi dengan: colokan kabel tegangan tinggi, penangkap petir, gagang operasi saklar beban, gagang saklar tap non-eksitasi, sekering plug-in, katup pelepasan tekanan,termometer, pengukur tekanan, pengukur posisi minyak, colokan pengisian minyak, katup pembuangan minyak, dll, saklar beban, penukar keran off-excitation, sekering plug-in, dll.semua tenggelam dalam minyak trafo bersama dengan inti trafoKabel tegangan tinggi dan trafo dihubungkan oleh konektor kabel siku.
4) Sisi tegangan rendah dapat dipasang dengan pemutus sirkuit udara, trafo arus, serta meter energi listrik, ammeter dan voltmeter,dan sirkuit output dan perangkat kompensasi kapasitas dapat dikonfigurasi sesuai dengan kebutuhan pengguna.
Gambar teknis
Spesifikasi
| Kapasitas nominal | Kerugian | Dimensi ((mm) | Berat ((kg) | ||||
| No-load Loss ((W) | Kerugian saat beban | W | D | H | Berat minyak (L) | Total Berat (Kg) | |
| 45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150 kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000 kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750 kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Foto pabrik
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
|
