Fase: | Fase tunggal | Kapasitas: | 10 kVA hingga 333 kVA |
---|---|---|---|
Metode Pendinginan: | ONAN / KNAN | frekuensi: | 60 Hz |
Tegangan Utama: | 13800GrdY/7968 | Tegangan sekunder: | 120/240V |
Kenaikan suhu: | 65°C | Bahan Berliku: | Tembaga |
Cahaya Tinggi: | Transformator distribusi 25kva yang terendam minyak,60HZ Transformer Distribusi Terendam Minyak,ANSI Standar Pole Mounted Transformer |

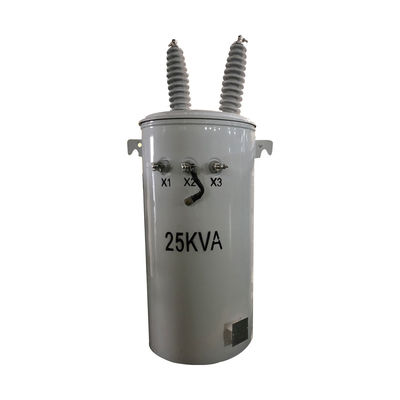

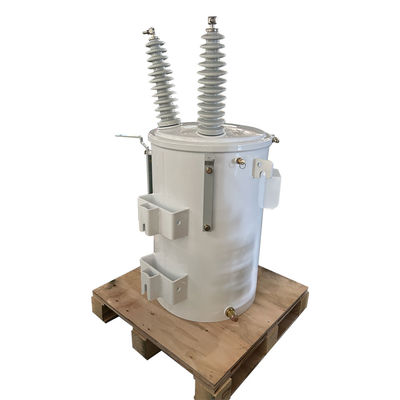

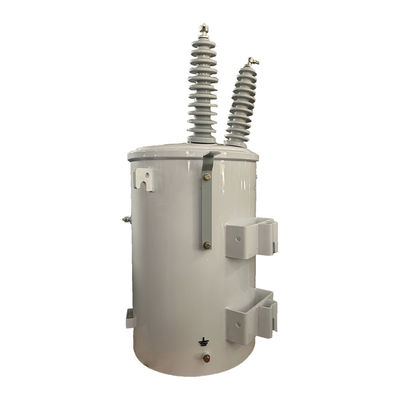

25kva Transformator Distribusi Terendam Minyak Transformator Tunggal Fase Dipasang di tiang
Fitur Standar
1Tutup tangki memiliki bantalan porselen tegangan tinggi yang dilengkapi dengan terminal cincin, yang dapat menampung kabel aluminium atau tembaga.
2Struktur jahitan melingkar dari penutup tangki memastikan distribusi tegangan yang merata dan penyegelan yang dapat diandalkan.
3Bolt ring pada dinding tangki berfungsi sebagai bushing tegangan rendah dan terminal dan dilapisi tin.
4Item ini dilengkapi dengan katup tekanan yang mampu menutup sendiri.
5Menurut standar ANSI, gantungan suspensi trafo di bagian atas dan bawah sesuai.
6Terminal tanah di tangki adalah terminal tanah bolt cincin.
Data utama
Jenis Transformer | Transformer distribusi atas, tipe konvensional |
Fase | Fase Tunggal |
Kapasitas | 25 KVA |
Tegangan Utama | 13800GrdY/7968 |
Tegangan sekunder | 120/240V (L-N-L) |
Frekuensi | 60 Hz |
Peningkatan Suhu | 65°C |
Peringkat Isolasi | Kelas E Isolasi - 120°C, 248°F |
Kelas pendinginan | KNAN; Dingin Sendiri |
Impedansi | 30,5% Tipikal |
Bahan Penggulung | Tembaga |
Rating suhu lingkungan | 40°C |
Tingkat Suara | 48 dBA |
Dimensi* | 21.65'-W x 24.8'-D x 40.16'-H |
Sesuai dengan ANSI / IEEE #C57.12.20 | |
Efisiensi | 99.10% |
Berdasarkan transformer yang beroperasi pada 50% dari base kVA nama. | |
Kerugian beban berdasarkan suhu referensi 85 °C. | |
Tidak ada kerugian beban (dalam watt) | +/- 94W |
Kerugian beban penuh (dalam watt) | +/- 357W |
Spesifikasi
10kva-500kva Transformator terendam minyak satu fase | ||||||
Kapasitas nominal ((kVA) | Tinggi | Tegangan rendah (v) | Simbol Koneksi | Standar | Impedansi sirkuit pendek ((%) | Efisiensi |
Tegangan (v) | (%) | |||||
10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 10,8 sampai 4% | 98.7 |
15 | 98.82 | |||||
25 | 98.95 | |||||
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
Gambar desain
Aksesoris
Gambar produksi
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R & D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar pelanggan atau persyaratan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
