| Tempat asal: | Cina |
|---|---|
| Nama merek: | WINLEY |
| Sertifikasi: | CE,ISO |
| Nomor model: | S-500/15 |
| Kuantitas min Order: | 1 unit |
| Harga: | $5000-$150000 |
| Kemasan rincian: | Kasus kayu lapis |
| Waktu pengiriman: | 30 HARI |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000set/bulan |
| Fase: | Tiga fase | Kapasitas yang ternilai: | 75KVA-50000KVA |
|---|---|---|---|
| Tegangan Utama: | 12470GrdY/7200 | Tegangan sekunder: | 208Y/120 |
| frekuensi: | 50 / 60 Hz | Kelas Pendingin: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Didinginkan sendiri</b> |
| Bahan Berliku: | Tembaga\Aluminium | Bahan: | Lembaran Baja Silikon |
| Cahaya Tinggi: | 12470v Transformator yang dipasang pada Pad,Step Down Pad Dipasang Transformer,500kva Transformer Tiga Fase |
||

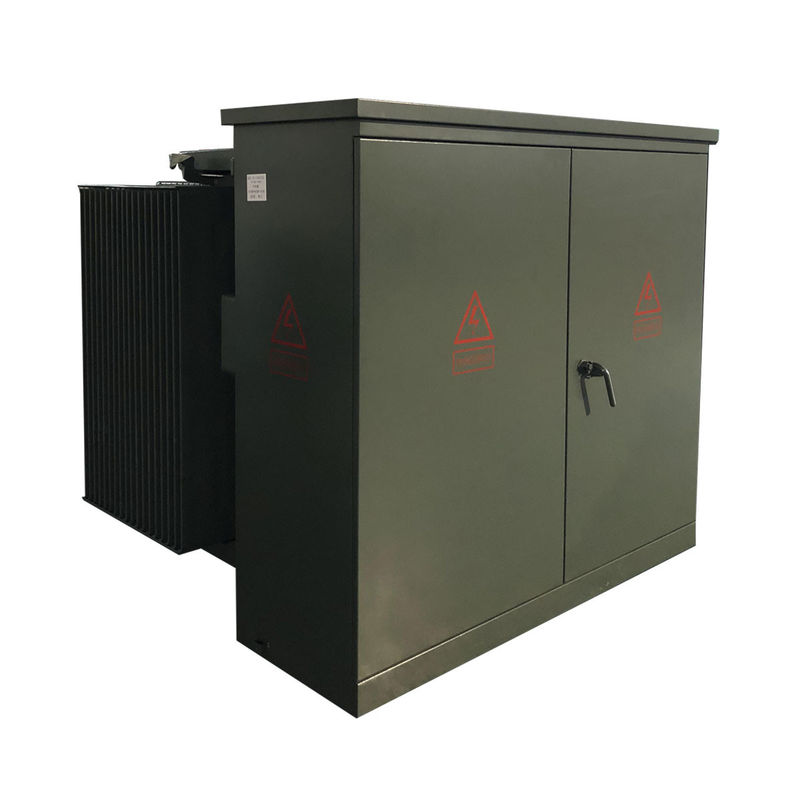

500kva Tiga fase Pad dipasang Transformer Langkah Turun 12470v ke 208v
Ringkasan
Transformator tiga fase yang dipasang pada bantalan menenggelamkan saklar beban dan sekring di sisi tegangan tinggi dari transformator dengan inti dan gulungan transformator di tangki minyak yang sama,memiliki keuntungan dari struktur canggih, kinerja yang dapat diandalkan, penghematan energi dan pengurangan konsumsi, penggunaan yang fleksibel, kemampuan beradaptasi yang kuat, dan keuntungan ekonomi.
Deskripsi
Kami dapat membuat substasi ini sebagai kebutuhan pengguna dan pelanggan di bawah gambar mereka / diagram garis tunggal (SLD) dan kebutuhan.Kami merancang dan memproduksi substasi ini di bawah standar internasional IEC1330,H.V.standar IEC62271-200.HV & LV kompartemen dengan fungsi selesai.
1H.V.compartment memiliki berbagai metode pasokan listrik ketika menguji pasokan listrik dalam 1 waktu, juga dapat dipasang dengan peralatan pengujian H.V. untuk memenuhi permintaan pengujian H.V.
2.) Kompartemen trafo dapat dipilih S11, S13 atau trafo minyak rendah konsumsi lain terendam dan trafo tipe kering.Ruang trafo memiliki sistem pendinginan angin otomatis dan sistem pencahayaan.
3.) Kompartemen tegangan rendah dapat dibuat sesuai dengan kebutuhan pengguna, ia mengadopsi struktur tetap atau dirakit untuk menjadi sistem pasokan listrik, ia memiliki banyak fungsi seperti distribusi cahaya,distribusi daya, daya reaktif, pengujian daya listrik.. dll untuk meningkatkan kualitas distribusi daya dan memuaskan pengguna.
StandarFitur
1.Penggantian utama
1) 5-posisi penukar ketukan.
2) 4 posisi pemutus beban, Dapat dioperasikan dengan hot stick dan memungkinkan fleksibilitas dalam perbaikan dan pemeliharaan.

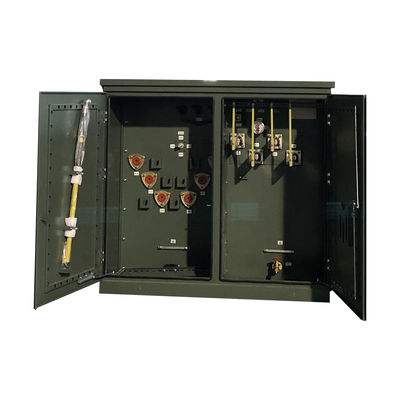

2. koneksi penghentian
1)Kabel listrik utama terhubung dengan konektor siku.
2)Jambatan busing yang diklempakan secara eksternal dengan sisipan loadbreak.
3) Busing loadbreak integral atau bukan loadbreak.
4) Penutupan sekunder Busing yang dikencangkan secara eksternal dengan NEMA 4-hole, 6-hole.8-hole, 10-hole atau 12-hole spade, dukungan Spade tersedia.
3Perangkat perlindungan
1) Fuse bayonet Fuse yang membatasi arus jangkauan parsial.
2) Perangkat pengurangan tekanan tindakan otomatis.
3) Pengukur tingkat minyak.
4) Pengukur suhu minyak.
5) Tekanan vacuum gauge.
6) Katup pembuangan dengan sampling.
7) Kelas distribusi, penangkap logam oksida, 3-36 kV.
8)Kelas distribusi, alat penangkal petir jenis katup, 3-27 kV.
Gambar teknis
Spesifikasi
| Kapasitas nominal | Kerugian | Dimensi ((mm) | Berat ((kg) | ||||
| No-load Loss ((W) | Kerugian saat beban | W | D | H | Berat minyak (L) | Total Berat (Kg) | |
| 45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150 kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000 kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750 kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R & D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar pelanggan atau persyaratan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
