Jenis transformator: | Dipasang di Bantalan, Tipe Kompartemen | Kapasitas: | 1 MVA (1000 KVA) |
---|---|---|---|
Tegangan Utama: | 12470GrdY/7200 | Tegangan sekunder: | 208Y/120 |
frekuensi: | 60 Hz | Kelas Pendingin: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Didinginkan sendiri</b> |
Impedansi (Khas): | 5,75% | Efisiensi: | 99,20% |
Cahaya Tinggi: | Langkah Turun Transformator Telur Merendam,Transformator yang dipasang pada bantalan 1000kva,Transformator terendam minyak 15kv |

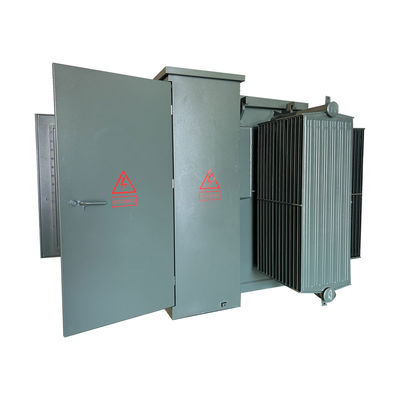

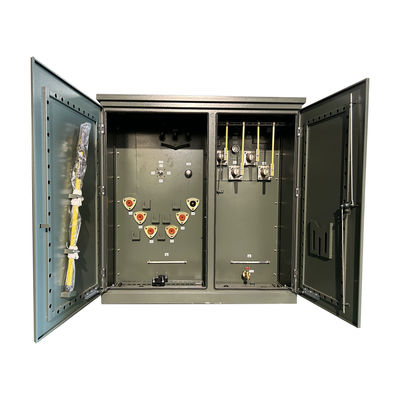

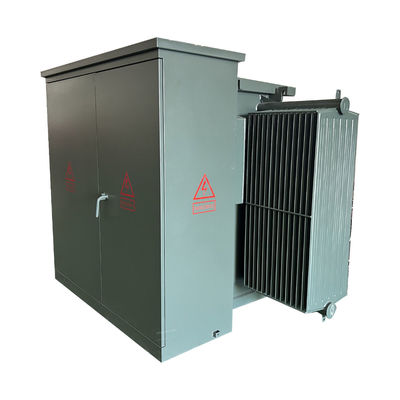

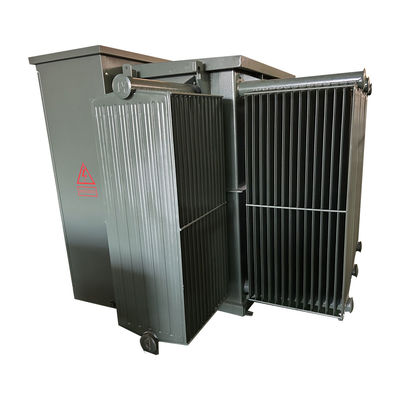

Tiga Fase Pad Listrik Dipasang Langkah Turun Minyak Terendam Transformer 1000kva 15kv
Ringkasan
WINLEY menawarkan lini lengkap transformer distribusi pad-mounted ThreePhase yang diisi cairan yang memenuhi standar ANSI®/IEEE® yang berlaku. Dengan tegangan tinggi hingga 34,5 kV dan nilai hingga 5.000 kVA,Hal ini cocok untuk tegangan tinggi dan kapasitas besar kesempatan, seperti pembangkit listrik, konsumsi daya industri, dll. Dalam beban tinggi, skenario tegangan tinggi,Transformer yang terendam minyak memiliki kinerja dan stabilitas yang lebih baik.
Kinerja
1) Strukturnya kompak dan wajar, dan volume kecil, yang hanya sekitar sepertiga dari kotak perubahan gaya Eropa dengan kapasitas yang sama;
2) Struktur tertutup sepenuhnya, terisolasi sepenuhnya, tidak perlu memasang penghalang keamanan, dan jaminan yang dapat diandalkan untuk keselamatan pribadi;
3) Ada berbagai skema pasokan listrik bagi pengguna untuk memilih dari, yang dapat mengadopsi pasokan daya terminal dan mewujudkan jaringan cincin atau dual power supply;
4) S11 transformer tenaga yang terendam minyak diadopsi, yang memiliki kerugian rendah, kenaikan suhu rendah dan kapasitas overload yang kuat;
5) Fuse ganda (fuse perlindungan cadangan + fuse plug-in) digunakan untuk perlindungan,dan sekering sekering plug-in memiliki karakteristik sensitivitas arus dan suhu ganda untuk memastikan operasi produk yang aman dan andal;
Data utama
Jenis Transformer | Pad dipasang, tipe kompartemen |
Konfigurasi Transformer | Pad yang diisi cairan dipasang |
Jenis pasokan transformer | Masukan loop |
Fase | Tiga Fase |
Kapasitas | 1 MVA (1000 KVA) |
Tegangan Utama | 12470GrdY/7200 |
Kelas Tegangan Utama | Kelas 15 kV |
Phasor Utama | Wye yang dibumi |
BIL Utama | 95 KV |
Tegangan sekunder | 208Y/120 |
Kelas Tegangan Sekunder | 1Kelas 2 kV |
BIL sekunder | 30 KV |
Frekuensi | 60 Hz |
Peningkatan Suhu | 65°C |
Kelas pendinginan | KNAN; Dingin Sendiri |
Tap Changer | Penukar ketukan 5 posisi |
Impedansi (Biasa) | 50,75% |
Bahan Penggulung | Tembaga |
Rating suhu lingkungan | 40°C |
Tingkat Suara | 58 dBA |
Rating ketinggian | 3300ft (1000 meter) di atas permukaan laut |
Dimensi | 89''-W x 59''-D x 64''-H |
Berat badan | 8200 lb |
Ratings | Memenuhi/melampaui DOE 2016 Efisiensi Rating |
Efisiensi % | 99.20% |
Tidak ada kerugian beban (dalam watt)) | +/- 1,300W |
Kehilangan beban penuh (dalam watt) pada 100% | +/- 8.500W |
Fitur Standar
Transformator pad-mounted dibuat dalam kekuatan nominal dari sekitar 75 hingga sekitar 5000 kVA dan sering termasuk sekering dan
Kabel listrik utama dihubungkan dengan konektor siku, yang dapat dioperasikan saat dihidupkan menggunakan hot stick dan
memungkinkan fleksibilitas dalam perbaikan dan perawatan.
Transformer pad-mount kami dirancang dan diuji sesuai dengan standar industri termasuk CSA, ANSI C.57DOE, dan IEEE sesuai yang berlaku.
Gambar teknis
Spesifikasi
Kapasitas nominal | Kerugian | Dimensi ((mm) | Berat ((kg) | ||||
No-load Loss ((W) | Kerugian saat beban | W | D | H | Berat minyak (L) | Total Berat (Kg) | |
45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
150 kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
2000 kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
3750 kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R & D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar pelanggan atau persyaratan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
