Fase: | Tiga fase | Kapasitas: | 300KVA |
---|---|---|---|
Tegangan Utama: | 12470GrdY/7200 | Tegangan sekunder: | 208Y/120V |
Efisiensi: | > 99,00% | Impedansi: | 5,0% |
Bahan Berliku: | Tembaga | Kelas Pendingin: | <i>ONAN;</i> <b>PADA;</b> <i>Self-Cooled</i> <b>Didinginkan sendiri</b> |
Cahaya Tinggi: | Step Down Transformer 12470v,Transformator Step Down yang dipasang pada pad,Transformer tipe minyak 208v |

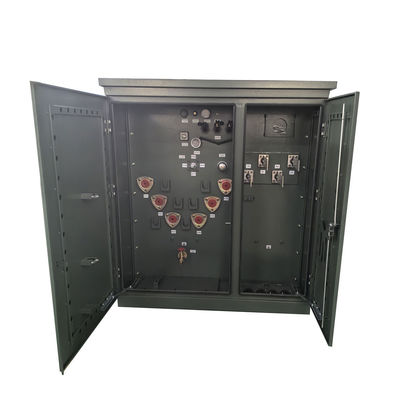

300kva tiga fase pad dipasang jenis minyak 12470v Untuk 208v Step Down Transformer
Kinerja
1) Strukturnya kompak dan wajar, dan volume kecil, yang hanya sekitar sepertiga dari kotak perubahan gaya Eropa dengan kapasitas yang sama;
2) Struktur tertutup sepenuhnya, terisolasi sepenuhnya, tidak perlu memasang penghalang keamanan, dan jaminan yang dapat diandalkan untuk keselamatan pribadi;
3) Ada berbagai skema pasokan listrik bagi pengguna untuk memilih dari, yang dapat mengadopsi pasokan daya terminal dan mewujudkan jaringan cincin atau dual power supply;
4) S11 transformer tenaga yang terendam minyak diadopsi, yang memiliki kerugian rendah, kenaikan suhu rendah dan kapasitas overload yang kuat;

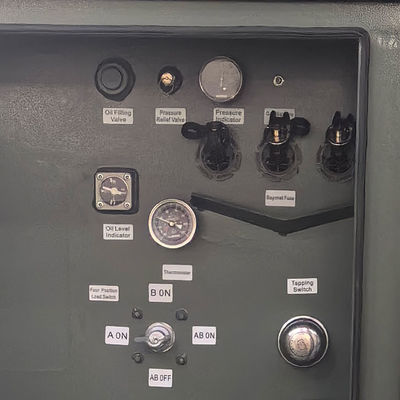

5) Fuse ganda (fuse perlindungan cadangan + fuse plug-in) digunakan untuk perlindungan,dan sekering sekering plug-in memiliki karakteristik sensitivitas arus dan suhu ganda untuk memastikan operasi produk yang aman dan andal;

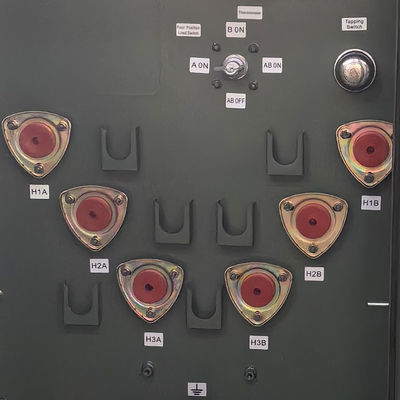

6) Konektor kabel 200A dapat disambungkan dan dilepas di bawah beban, dan dapat dioperasikan sebagai saklar beban dalam keadaan darurat.
7) Penggulung mengadopsi koneksi Dyn11 dan inti besi mengadopsi struktur tiga fase empat kolom, sehingga produk dapat berjalan di bawah beban asimetris, dan titik netral tidak melayang,Tegangan stabil, kualitas catu daya tinggi, lemari panas, kebisingan rendah, dan kinerja perlindungan petir yang baik;
8) Kabinet mengadopsi desain anti korosi dan perawatan cat semprot khusus, indah dan baru, cocok untuk berbagai lingkungan, dan mencapai efek mempercantik kota.
Data utama
Jenis Transformer | Pad dipasang, tipe kompartemen |
Konfigurasi Transformer | Pad yang diisi cairan dipasang |
Jenis pasokan transformer | Masukan loop |
Fase | Tiga Fase |
Kapasitas | 300 KVA |
Kelompok vektor | Tidak. |
Tegangan Utama | 12470GrdY/7200 |
Kelas Tegangan Utama | Kelas 15 kV |
Phasor Utama | Wye yang dibumi |
BIL Utama | 95 KV |
Tegangan sekunder | 480Y/277 |
Kelas Tegangan Sekunder | 1Kelas 2 kV |
Phasor sekunder | Wye-N |
BIL sekunder | 30 KV |
Frekuensi | 60 Hz |
Peningkatan Suhu | 65°C |
Peringkat Isolasi | Kelas E Isolasi - 120°C, 248°F |
Kelas pendinginan | KNAN; Dingin Sendiri |
Impedansi (Biasa) | 1.2-6.0% Tipikal |
Jenis Koneksi Utama | Front mati |
Bahan Penggulung | Tembaga |
Rating suhu lingkungan | 40°C |
Tingkat Suara | 55 dBA |
Total Berat (Dikemas Cairan) * | 3,637 lb |
Efisiensi % | 99.00% |
Tidak ada kerugian beban (dalam watt) | +/- 500W |
Kehilangan beban penuh (dalam watt) pada 100% | +/- 3.000W |
Total kerugian beban (dalam watt) pada 100% | +/- 3500W |
Foto pabrik
Gambar teknis
Spesifikasi
Transformator yang dipasang pada tiga fase | ||||
Kekuatan nominal (KVA) | Tegangan Tinggi (KV) | Tegangan rendah (V) | Kerugian (W) | |
Kerugian tanpa beban (W) | Kerugian saat beban (W) | |||
75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ atau lainnya |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150KVA | 280 | 2200 | ||
225KVA | 400 | 3050 | ||
300KVA | 480 | 3650 | ||
500KVA | 680 | 5100 | ||
750KVA | 980 | 7500 | ||
1000KVA | 1150 | 10300 | ||
1500KVA | 1640 | 14500 | ||
2000KVA | 2160 | 20645 | ||
2500KVA | 2680 | 23786 | ||
3000KVA | 3300 | 25300 | ||
3750KVA | 4125 | 27875 | ||
5000KVA | 5200 | 30000 |
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R & D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar pelanggan atau persyaratan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
