| Tempat asal: | Cina |
|---|---|
| Nama merek: | WINLEY |
| Sertifikasi: | CE,ISO |
| Nomor model: | S-500/15 |
| Kuantitas min Order: | 1 unit |
| Harga: | $5000-$150000 |
| Kemasan rincian: | Kasus kayu lapis |
| Waktu pengiriman: | 30 HARI |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000set/bulan |
| Fase: | Tiga fase | Kapasitas: | 500KVA Atau Disesuaikan |
|---|---|---|---|
| Tegangan Utama: | 13800V | Tegangan sekunder: | 208Y/120V |
| Efisiensi: | > 99,10% | Kenaikan suhu: | 65°C |
| Impedansi (Khas): | 5,0-7,5% Khas | Kelas Pendingin: | <i>ONAN;</i> <b>PADA;</b> <i>Self-Cooled</i> <b>Didinginkan sendiri</b> |
| Cahaya Tinggi: | 500Kva Transformer Pad Mounted,13800v Transformer Pad Mounted,Transformer tipe minyak 3fase |
||

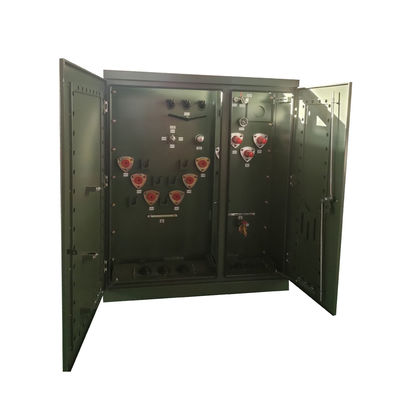

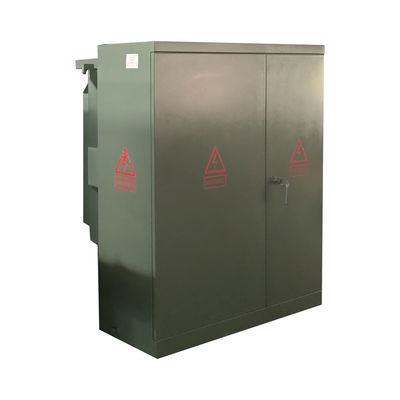

500 Kva 3 Phased Pad Mounted Transformer Oil Tipe 13800v Sampai 208v
Kinerja
1Transformator pad-mounted dibuat dalam kekuatan nominal hingga 10000 kVA.
2. trafo pad dipasang dirancang dan diuji sesuai dengan standar termasuk CSA, IEEE c.57, dan DOE sesuai.
3. Transformator yang dipasang pada pad diisi dengan minyak dan memiliki desain tahan tamper. Transformator dibagi menjadi dua bagian, kabin depan dan kabin belakang.
Data utama
| Jenis Transformer | Pad dipasang, tipe kompartemen |
| Konfigurasi Transformer | Pad yang diisi cairan dipasang |
| Jenis pasokan transformer | Masukan loop |
| Fase | Tiga Fase |
| Kapasitas | 500 KVA |
| Kelompok vektor | DYN1 |
| Tegangan Utama | 13200V |
| Kelas Tegangan Utama | Kelas 15 kV |
| Phasor Utama | Delta |
| BIL Utama | 95 KV |
| Tegangan sekunder | 208Y/120 |
| Kelas Tegangan Sekunder | 1Kelas 2 kV |
| Phasor sekunder | Wye-N |
| BIL sekunder | 30 KV |
| Frekuensi | 60 Hz |
| Peningkatan Suhu | 65°C Rata-rata w/ 80°C Hot Spot |
| Kelas pendinginan | ONAN; Dingin Sendiri |
| Impedansi (Biasa) | 5% |
| Jenis Koneksi Utama | Front mati |
| Bahan Penggulung | Tembaga |
| Bahan inti | Baja Berorientasi Biji |
| Efisiensi % | 99.10% |
| Kehilangan beban penuh (dalam watt) pada 100% | +/- 5.000W |
Foto pabrik
Gambar teknis
Spesifikasi
| Transformator yang dipasang pada tiga fase | ||||
| Kekuatan nominal (KVA) | Tegangan Tinggi (KV) | Tegangan rendah (V) | Kerugian (W) | |
| Kerugian tanpa beban (W) | Kerugian saat beban (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ atau lainnya |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 |
||
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R & D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar pelanggan atau persyaratan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
