| Tempat asal: | Cina |
|---|---|
| Nama merek: | WINLEY |
| Sertifikasi: | CE,ISO |
| Nomor model: | S-1000/35 |
| Kuantitas min Order: | 1 unit |
| Harga: | $5000-$150000 |
| Kemasan rincian: | Kasus kayu lapis |
| Waktu pengiriman: | 30 HARI |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000set/bulan |
| Fase: | Tiga fase | Kapasitas: | 1000KVA atau disesuaikan |
|---|---|---|---|
| Tegangan Utama: | 34500V Atau Disesuaikan | Tegangan sekunder: | 208Y/120 |
| Grup vektor: | Din1 | Kenaikan suhu: | 65°C |
| Impedansi (Khas): | 5,0-7,5% Khas | Kelas Pendingin: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Didinginkan sendiri</b> |
| Cahaya Tinggi: | Transformator yang terendam minyak fase 3,Transformer terendam minyak 208V,1000Kva Transformer Pad Mounted |
||

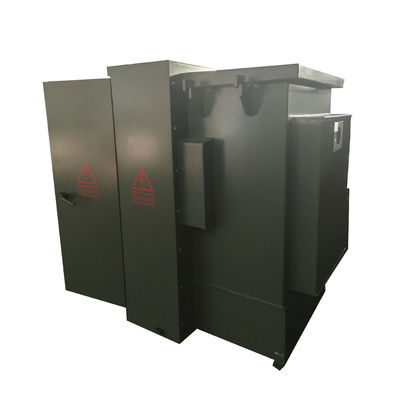

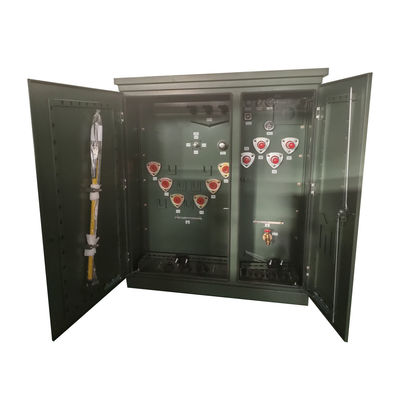

1000 Kva 3 Phase Pad Mounted Oil Diperendam Transformer 34500V Untuk 208V
Kinerja
1) Tidak ada tangki penyimpanan minyak, ketinggian trafo berkurang, Dapat menghemat ruang instalasi dan biaya transportasi.
2) Elastisitas radiator bergelombang dapat mengkompensasi perubahan volume minyak yang disebabkan oleh perubahan suhu.
3) Kotak adalah tangki radiator bergelombang, tidak hanya memiliki fungsi pendinginan tetapi juga memiliki fungsi 'bernafas'.
4) minyak transformator tidak bersentuhan dengan udara,yang secara efektif mencegah oksigen dan air menenggelamkan trafo dan menyebabkan penurunan kinerja (penuaan bahan dan minyak).
5)Struktur baru dari bobot tegangan tinggi dan rendah, pengaturan yang wajar untuk tabung minyak dan koneksi yang meningkatkan kapasitas kekuatan mekanik dan anti-pendekatan.
6)Kami menggunakan loop spiral dengan jalur minyak longitudinal untuk menghasilkan efek pendinginan yang lebih baik.Kami meningkatkan dukungan yang efektif dari muka terminal loop untuk memperkuat kemampuan listrik anti sirkuit pendek.
Data utama
| Jenis Transformer | Pad dipasang, tipe kompartemen |
| Konfigurasi Transformer | Pad yang diisi cairan dipasang |
| Jenis pasokan transformer | Masukan loop |
| Fase | Tiga Fase |
| Kapasitas | 1 MVA (1000 KVA) |
| Kelompok vektor | DYN1 |
| Tegangan Utama | 34500V |
| Kelas Tegangan Utama | Kelas 35 kV |
| Phasor Utama | Delta |
| BIL Utama | 150 kV |
| Tegangan sekunder | 208Y/120 |
| Kelas Tegangan Sekunder | 1Kelas 2 kV |
| Phasor sekunder | Wye-N |
| BIL sekunder | 30 KV |
| Frekuensi | 60 Hz |
| Peningkatan Suhu | 55/65°C |
| Peringkat Isolasi | Kelas E Isolasi - 120°C, 248°F |
| Kelas pendinginan | KNAN; Dingin Sendiri |
| Tap Changer | Penukar ketukan 5 posisi |
| Impedansi | 50,0-7,5% Tipikal, Target 5,75% |
| Jenis Koneksi Utama | Front mati |
| Metode perlindungan over current primer | Dilelepkan, Dilemparkan Minyak |
| K-Factor Rating (Harmonic Mitigation) | K-1 (Standar) |
| Bahan Penggulung | Tembaga |
| Rating suhu lingkungan | 40°C |
| Kisaran suhu operasi lingkungan | -40°C sampai +40°C (-50°F sampai +104°F) |
| Tingkat Suara | 58 dBA |
| Dimensi* | 73" W x 69" D x 73" H |
| Total Berat (Dikemas Cairan) * | 6,834 lb |
| Efisiensi % | 99.20% |
| Tidak ada kerugian beban (dalam watt) | +/- 1,300W |
| Kehilangan beban penuh (dalam watt) pada 100% | +/- 8.500W |
Foto pabrik
Spesifikasi
| Transformator yang dipasang pada tiga fase | ||||
| Kekuatan nominal (KVA) | Tegangan Tinggi (KV) | Tegangan rendah (V) | Kerugian (W) | |
| Kerugian tanpa beban (W) | Kerugian saat beban (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ atau lainnya |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Gambar teknis
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R & D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar pelanggan atau persyaratan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
