Fase: | Tiga fase | Tingkat Perlindungan Kandang: | IP20 |
---|---|---|---|
Kapasitas: | 10KVA | Tingkat isolasi: | F/H |
Tegangan Utama: | 380V 400V 440V 480V disesuaikan | Tegangan sekunder: | 110V/ 120V/ 208V/ 220V/ 230V/ 240V/ 380V/ 415V/ 480V (atau disesuaikan) |
frekuensi: | 50Hz/60Hz | Metode Pendinginan: | Pendinginan alami atau udara |
Cahaya Tinggi: | Transformer isolasi tipe kering 10kva,Transformer isolasi tipe kering 400V,Step Up Transformer tipe kering |

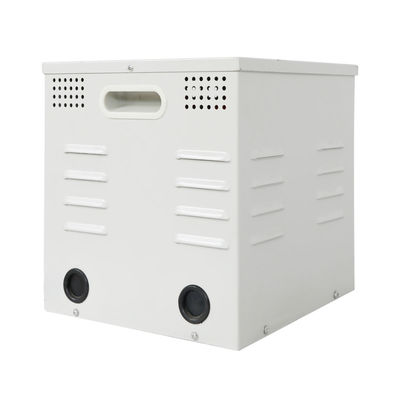

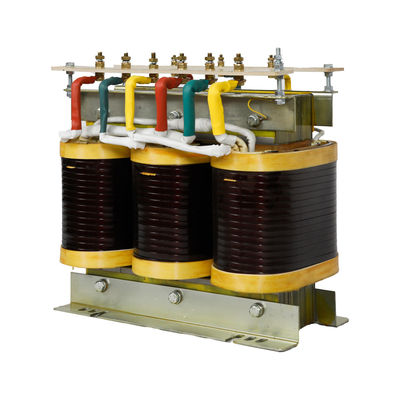

10kva 3 Phase Dry Type Isolation Transformer tingkatkan 208V 220V menjadi 380V 400V
Ringkasan
SG seri tiga-koheren tipe transformator yang banyak digunakan dalam AC 50 ~ 60Hz, input, output tegangan tidak melebihi 500V tiga fase pasokan listrik dalam berbagai kesempatan.Untuk berbagai tuas tegangan input dan output, Gabungkan kelompok, mengatur jumlah dan lokasi putaran ((biasanya ± 5%), alokasi kapasitas gulungan, single-phase secondary winding dilengkapi dengan, penggunaan cirouits rectifier, mengambil cangkang atau tidak,dll.
Menurut permintaan pengguna, produk dapat dirancang dan diproduksi dengan cermat.
main da ta
Nama produk | Jual langsung pabrik 208V 220V sampai 380V 400V 440V 480V 3 fase step up trafo 10KVA |
Model Produk | SG/QZB/SBK/Power transformer/ZSG/SBDG/EPS UPS |
Bahan Penggulung | Kawat tembaga enamel atau kawat aluminium enamel |
Kapasitas | 0.1KVA-2500KVA |
Tegangan Masuk | Disesuaikan |
Tegangan Keluar | Disesuaikan |
Frekuensi | 50/60Hz |
Jenis koneksi | DYN11/YYN0 |
Tingkat Isolasi | F/H |
Tingkat perlindungan kandang | IP20 |
Uji kedap tekanan | Primary to secondary2,5KV/min; |
Primary ke ground safety2,5KV/min; | |
Sekunder ke tanah keamanan1,5KV/menit | |
Resistensi Isolasi | "Teknologi" yang dapat digunakan untuk: |
Pemancar utama ke ground safety 2500V>100 megohm; | |
Sekunder ke ground safety 1500V>100 megohm | |
Ketahanan tanah | 25A < 100milliohm |
Induksi Tahan Tes Tegangan | 125Hz / 800V / 60s |
Metode pendinginan | Pendinginan alami atau udara |
Peningkatan Suhu | ≤ 125K |
Rasio Transformasi | < 3% |
Arus Pengangkut Udara | < 3% |
Tegangan Impedansi | sekitar 4,5% |
Total Kerugian | 4% |
Efisiensi | 80% -99% |
Suhu operasi | -15°C-40°C (40°C, 90%R.H., 56 hari) |
Suhu penyimpanan | -25°C-100°C ((40°C, 90%R.H., 56 hari) |
Sertifikat | CE,ISO |
Spesifikasi
Model (KVA) |
Tegangan Utama | Tegangan sekunder | Tab Grup Kopling | Dimensi bentuk | Dimensi pemasangan | K*J | Dimensi kotak | |||||
Bmax | Dmax ± 5 | Emax | A | C ± 5 | Bmax | Dmax ± 5 | Emax | |||||
SG-10KVA | 660 400 380 200 |
380 220 110 36 |
Yyn0 Y/d D/y D/d |
360 | 180 | 305 | 215 | 140 | 10*20 | 450 | 360 | 480 |
SG-15KVA | 360 | 200 | 335 | 215 | 155 | 10*20 | 450 | 360 | 480 | |||
SG-20KVA | 420 | 210 | 350 | 250 | 170 | 10*20 | 490 | 400 | 540 | |||
SG-30KVA | 420 | 230 | 380 | 250 | 190 | 10*20 | 490 | 400 | 540 | |||
SG-50KVA | 680 | 350 | 550 | 420 | 220 | 10*20 | 800 | 510 | 840 | |||
SG-80KVA | 750 | 400 | 620 | 480 | 250 | 10*20 | 850 | 510 | 840 | |||
SG-100KVA | 780 | 420 | 650 | 500 | 250 | 10*20 | 900 | 550 | 890 | |||
SG-300KVA | 180 | 95 | 185 | 100 | 75 | 6*14 | ||||||
SG-500KVA | 180 | 95 | 185 | 100 | 75 | 6*14 | ||||||
SG-1000KVA | 180 | 110 | 185 | 100 | 90 | 6*14 | ||||||
SG-2000KVA | 230 | 125 | 205 | 130 | 100 | 9*16 | ||||||
SG-3000KVA | 240 | 145 | 215 | 130 | 120 | 9*16 | ||||||
SG-4000KVA | 240 | 155 | 235 | 130 | 130 | 9*16 | ||||||
SG-5000KVA | 320 | 160 | 255 | 180 | 115 | 10*20 | 400 | 330 | 480 | |||
SG-6000KVA | 300 | 165 | 280 | 180 | 140 | 10*20 | 400 | 330 | 480 |
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
