Fase: | Tiga fase | Kapasitas: | 2500 KVA |
---|---|---|---|
Tegangan Utama: | 24940GrdY/14400 | Tegangan sekunder: | 480Y/277 |
Frekuensi: | 60 Hz | Kenaikan suhu: | 65°C |
Peringkat isolasi: | Isolasi Kelas E - 120°C, 248°F | Kelas Pendingin: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Didinginkan sendiri</b> |
Cahaya Tinggi: | 2500Kva Transformer Pad Mounted,2500 Kva Transformer Tiga Fase,KNAN Pad Mounted Transformer |

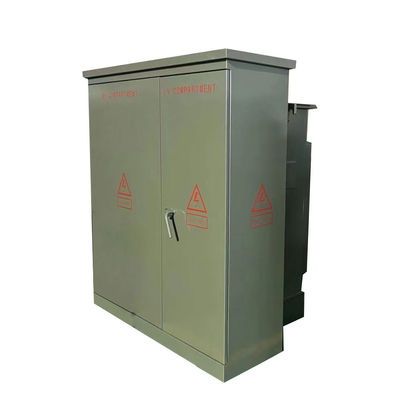

2500 Kva Tiga Fase Pad Dipasang Transformer Step-Down 24940v Untuk 480v
Deskripsi Produk
Nama produk | ANSI tiga fase pad dipasang trafo |
Tegangan nominal | 7.2KV,7.62KV, 10KV, 11KV,12.47KV,13.2KV,13.8KV, 20KV atau 33KV atau 35KV |
Kapasitas nominal | 50KVA ~ 5000KVA |
Standar | IEC, ANSI, DIN, BS, GB atau lainnya |
Bahan inti dan penggulung | Inti logam amorf, Copper Winding atau Aluminium Winding. |
Foto pabrik
Pergantian Utama
1) 5-posisi penukar ketukan.
2) 4 posisi pemutus beban, Dapat dioperasikan dengan hot stick dan memungkinkan fleksibilitas dalam perbaikan dan pemeliharaan.
koneksi penghentian
1)Kabel listrik utama terhubung dengan konektor siku.
2)Jaringan busing yang diikat secara eksternal dengan sisipan loadbreak.
3) Busing loadbreak integral atau bukan loadbreak.
4) Penutupan sekunder Busing yang dikencangkan secara eksternal dengan NEMA 4-hole, 6-hole.8-hole, 10-hole atau 12-hole spade, dukungan Spade tersedia.
Perangkat perlindungan
1) Fuse bayonet Fuse yang membatasi arus jangkauan parsial.
2) Perangkat pengurangan tekanan tindakan otomatis.
3) Pengukur tingkat minyak.
4) Pengukur suhu minyak.
5) Tekanan vacuum gauge.
6) Katup pembuangan dengan sampling.
7) Kelas distribusi, penangkap logam oksida, 3-36 kV.
8)Kelas distribusi, alat penangkal petir jenis katup, 3-27 kV.
Spesifikasi
Transformer yang dipasang pada tiga fase | ||||
Kekuatan nominal (KVA) | Tegangan Tinggi (KV) | Tegangan rendah (V) | Kerugian (W) | |
Kerugian tanpa beban (W) | Kerugian saat beban (W) | |||
75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ atau lainnya |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150KVA | 280 | 2200 | ||
225KVA | 400 | 3050 | ||
300KVA | 480 | 3650 | ||
500KVA | 680 | 5100 | ||
750KVA | 980 | 7500 | ||
1000KVA | 1150 | 10300 | ||
1500KVA | 1640 | 14500 | ||
2000KVA | 2160 | 20645 | ||
2500KVA | 2680 | 23786 | ||
3000KVA | 3300 | 25300 | ||
3750KVA | 4125 | 27875 | ||
5000KVA | 5200 | 30000 |
Gambar teknis
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
