Fase: | Tiga | Frekuensi: | 50Hz/60Hz |
---|---|---|---|
Kenaikan suhu: | 65° | Kelas Isolasi: | e |
Tegangan sekunder: | 480Y/277 | Jenis: | Bantalan Jenis Minyak Terpasang |
Tegangan Utama: | 20780V atau Sesuaikan | Kapasitas yang ternilai: | 3000KVA |
Cahaya Tinggi: | Transformer yang dipasang pada pad 25KV,3000 KVA Transformer Pad Mounted,3P Transformator terendam minyak 3000Kva |

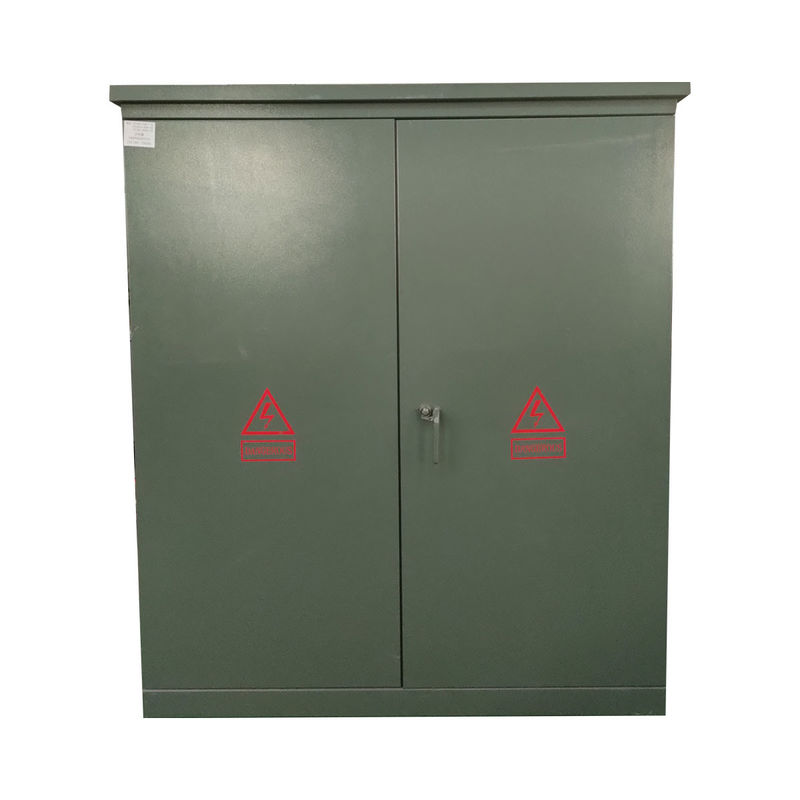

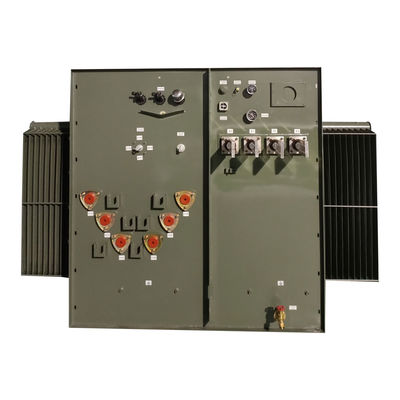

500 KVA/1000KVA/2000KVA Tiga fase minyak-merendam Tipe Pad Mount Transformer 13.2KV
Kinerja
1.Struktur tertutup dan terisolasi sepenuhnya dapat menjamin keamanan orang.
2.Ini tidak hanya digunakan untuk jaringan cincin tetapi juga terminal.
3.Rugi rendah, kebisingan rendah, kinerja superior.
4.Suhu rendah, kemampuan overload.
5.Transformer mengadopsi struktur khusus dan keuntungan yang luar biasa adalah kualitas tinggi
Data utama
Jenis Transformer | Pad dipasang, tipe kompartemen |
Konfigurasi Transformer | Pad yang diisi cairan dipasang |
Fase | Tiga Fase |
Kapasitas | 3000 KVA |
Kelompok vektor | DYN1 |
Tegangan Utama | 20780V |
Kelas Tegangan Utama | Kelas 25 kV |
Tegangan sekunder | 480Y/277 |
BIL sekunder | 30 KV |
Frekuensi | 60 Hz |
Peningkatan Suhu | 65°C |
Peringkat Isolasi | Kelas E Isolasi - 120°C, 248°F |
Kelas pendinginan | KNAN; Dingin Sendiri |
Tap Changer | Penukar ketukan 5-posisi |
Impedansi (Biasa) | 50,0-7,5% Tipikal |
Bahan Penggulung | Tembaga |
Rating suhu lingkungan | 40°C |
Tingkat Suara | 55 dBA |
Efisiensi % | 99.10% |
Spesifikasi
Transformator yang dipasang pada tiga fase | ||||
Kekuatan nominal (KVA) | Tegangan Tinggi (KV) | Tegangan rendah (V) | Kerugian (W) | |
Kerugian tanpa beban (W) | Kerugian saat beban (W) | |||
75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ atau lainnya |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150KVA | 280 | 2200 | ||
225KVA | 400 | 3050 | ||
300KVA | 480 | 3650 | ||
500KVA | 680 | 5100 | ||
750KVA | 980 | 7500 | ||
1000KVA | 1150 | 10300 | ||
1500KVA | 1640 | 14500 | ||
2000KVA | 2160 | 20645 | ||
2500KVA | 2680 | 23786 | ||
3000KVA | 3300 | 25300 | ||
3750KVA | 4125 | 27875 | ||
5000KVA | 5200 | 30000 |
Gambar teknis
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R & D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar pelanggan atau persyaratan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
