| Nama merek: | WINLEY |
| Nomor Model: | H-15/12 |
| MOQ: | 1 unit |
| harga: | $1000-$10000 |
| Rincian kemasan: | Kasus kayu lapis |
| Ketentuan Pembayaran: | T/T |

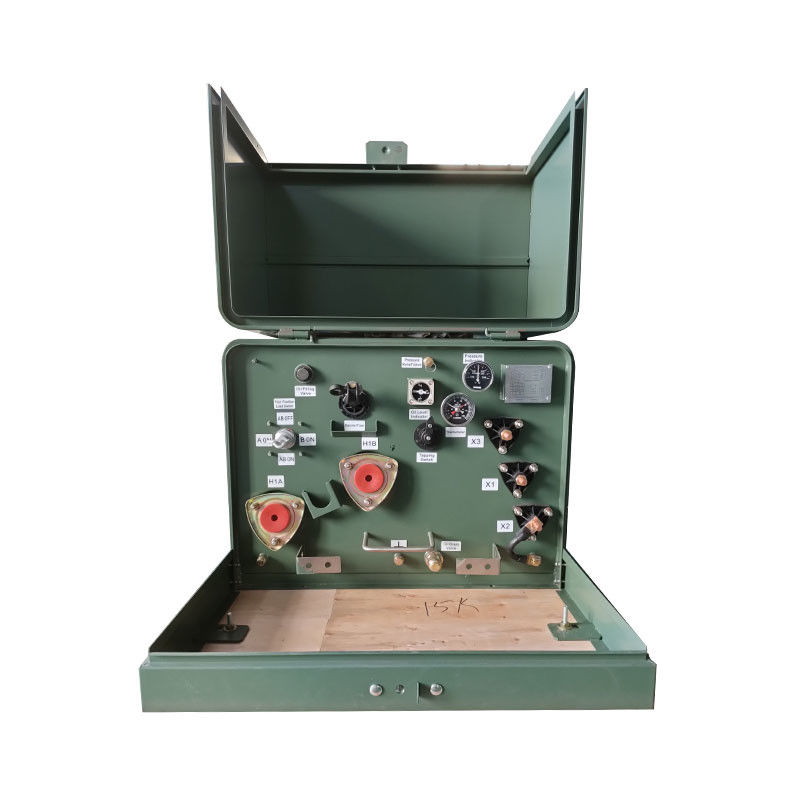

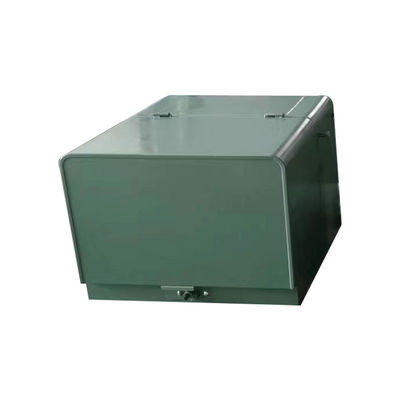

1 Phase Pad Dipasang 15kva Loop Feed Type Transformer 34,5kv 13,2kv 7,6 Kv
Deskripsi Produk
Ringkasan
Transformer yang dipasang pada pad fase tunggal adalah transformer distribusi yang terendam minyak.Kebisingan rendah, kehilangan rendah, keamanan dan keandalan. Hal ini banyak digunakan di lingkungan perumahan, pusat-pusat komersial, rumah sakit, taman, sekolah, dll.tersedia dalam loop atau radial feed, dan mati di depan,Menuju atau melebihi standar ANSI / CSA / IEEE.
Spesifikasi
| SSpesifikasi Transformer yang dipasang pada pad | ||||||||
| Peringkat | Tegangan tinggi ((kV) | Tidak Ada Kerugian Beban | Pada beban Kerugian | Ketinggian | Kedalaman | Lebar | Berat minyak ((kg) | Total Berat ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 atau lainnya |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Fitur Standar
1)lapisan tangki trafo yang dipasang pada pad fase tunggal melebihi C57,12.8 dan C57,12.29. Kepatuhan penuh dengan IEEE C57.12.28 standar integritas kandang.
2)Dua sumur busing universal tegangan tinggi yang diikat secara eksternal untuk operasi feed loop atau satu sumur busing yang diikat secara eksternal untuk operasi feed radial.
3)Tiga bushing tegangan rendah yang diikat secara eksternal dengan tongkat tembaga berujung, termasuk terminal netral yang terisolasi sepenuhnya dengan tali tanah yang bisa dilepas.
4)Pengendali busing yang tergores; Bagian bawah kompartemen minyak yang terkubur.
5)Pengaturan angkat baja tahan karat yang dipasang dengan benang.
6)Perangkat pengurangan tekanan otomatis.
7)Minyak mineral kelas listrik dengan inhibitor oksidasi.
8)Hood yang dapat dilepas dengan pin dan tong gantung tahan korosi baja tahan karat Kandang baja ringan dan ambang pintu yang dapat dilepas yang diikat dengan perangkat keras baja tahan karat.
9)Domed permukaan atas di kap dan kompartemen minyak untuk mencegah retensi air.
10) Plug pengisian minyak/plug tingkat minyak; Plug pembuangan minyak; Ketentuan pengantar tangki.
11)Kumpulan penguncian tahan korosi dengan baut keamanan penta-head yang terikat, kacang terapung dan penyediaan gembok.
Aksesoris Opsional

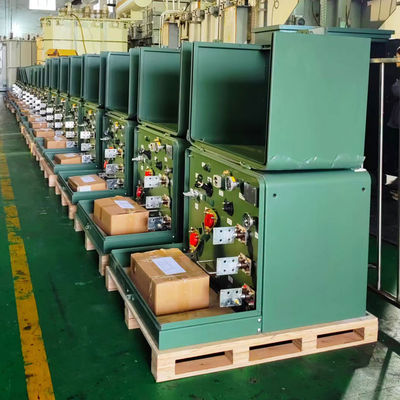

Proses produksi
|
|
| Nama merek: |
| Nomor model: |
| MOQ: |
| Harga: |
| Rincian kemasan: |
| Ketentuan pembayaran: |
Tipe minyak 13,2kv 480V Transformator sekunder fase tunggal pad 250kVA
Deskripsi Produk
1) Substasiun Transformer Kombinasi, Bagian atas lemari adalah dengan struktur wol batu lempeng pelat baja yang memiliki saluran ventilasi,dapat mengurangi radiasi matahari secara efektif dan memastikan disipasi panas.
2) Permukaan seluruh cangkang lemari menyemprot primer khusus dan cat yang memiliki kemampuan anti korosi yang kuat.
3) Bagian dalam dapat dibagi menjadi ruang tegangan tinggi, ruang trafo dan ruang tegangan rendah.Juga dilengkapi dengan kontrol suhu perangkat knalpot otomatis untuk memastikan kisaran suhu.
4)Masing-masing unit memiliki kontrol yang sempurna, tampilan yang terisi dan sistem pencahayaan.
5) Peralatan peralatan sesuai dengan persyaratan perlindungan IP33, memiliki desain,struktur dan teknologi yang wajar, dengan kualitas yang baik dan pemeliharaan yang mudah.
Parameter Produk
| Transformator berfase tunggal 25kva-500kva | ||||||
| Kapasitas nominal ((kVA) | Tinggi | Tegangan rendah (v) | Simbol Koneksi | Standar | Impedansi sirkuit pendek ((%) | Efisiensi |
| Tegangan (v) | (%) | |||||
| 25 | 4160 7200 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 | II0,II6 | IEEE/ANSI/ DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Fitur
• Memenuhi atau melebihi standar ANSI®, IEEE® dan NEMA®
• Memenuhi DOE Energy Efficiency Standard 10 CFR Bagian 431 untuk transformator distribusi
• Lapisan tangki melebihi IEEE Std C57.12.28TM-2005 dan IEEE Std C57.12.29TM-2005 standar (hanya satuan stainless steel)
• Kepatuhan penuh terhadap IEEE Std C57.12.28TM-2005 standar persyaratan integritas kandang
• Papan nama yang terukir laser
• Pengaturan angkat baja tahan karat yang tersusun
• Ketentuan pengantar tangki
• Perangkat pengurangan tekanan otomatis
• Minyak mineral kelas listrik
• Pintu berhalangan dengan pin dan tong gantung baja tahan karat
• Kantong kunci terapung untuk penyelarasan yang mudah
• Pintu kunci pentahead baja tahan karat
• Penyediaan pengisian dan pembuangan minyak
• Siling yang bisa dilepas
• Tutup tangki berkubah las
• Sumur busing tegangan tinggi - 200 A
Desain produk
Aksesoris
• 4 posisi loadbreak
• Beberapa tegangan atau keran
• Saklar multi tegangan atau penukar ketukan yang dapat dioperasikan secara eksternal untuk operasi yang aman
• Tangki baja tahan karat, dasar tangki, ambang, pintu, dan/atau perangkat keras
• Berbagai sekop dan terminal tersedia untuk busing sekunder
• Penempatan busing tegangan tinggi
• Konektor tanah
• Tungku bertekanan tinggi satu bagian
• Cairan EnvirotempTM FR3TM
• Saklar pemutus beban
• Katup pembuangan/sampling
• Tekanan vacuum gauge
• Pengukur kadar cairan
• Pengukur suhu
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R & D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar pelanggan atau persyaratan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
|
