| Tempat asal: | Cina |
|---|---|
| Nama merek: | WINLEY |
| Sertifikasi: | CE,ISO |
| Nomor model: | H-50/13 |
| Kuantitas min Order: | 1 unit |
| Harga: | $1000-$10000 |
| Kemasan rincian: | Kasus kayu lapis |
| Waktu pengiriman: | 30 HARI |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000set/bulan |
| Kapasitas: | 10KVA sampai 500KVA Tersedia | Metode Pendinginan: | ONAN/KNAN |
|---|---|---|---|
| Frekuensi: | 50Hz/60Hz | Tegangan Impedansi: | ≤4% |
| Tegangan primer: | 13200GrdY/7620 | Tegangan sekunder: | 120/240V |
| Kenaikan suhu: | 65°C | Bahan Berliku: | Tembaga |
| Cahaya Tinggi: | Transformator distribusi jenis minyak 50kva,Transformator distribusi jenis minyak 13,2 kV |
||

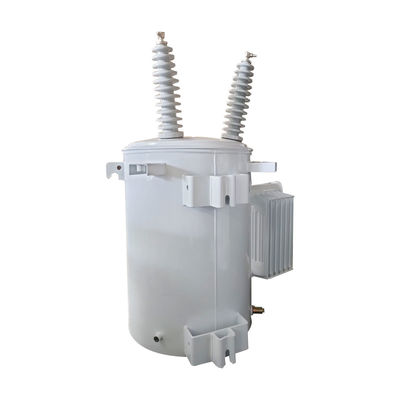

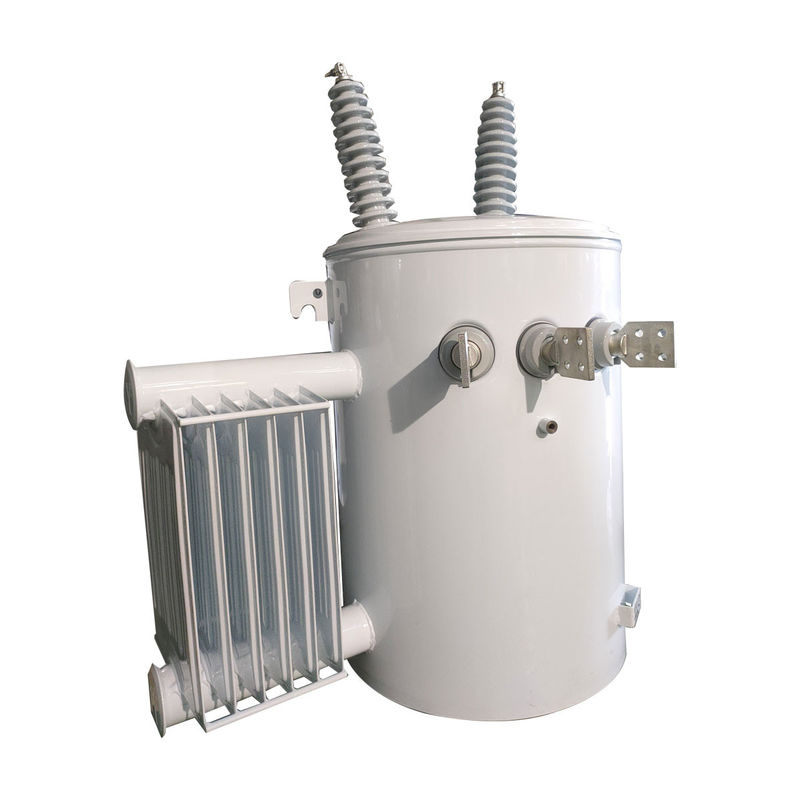

50kva step down single phase pole mounted oil type distribution transformers 13,2Kv
Data utama
| 13Spesifikasi trafo bertulang 2 kV 50 kVA | |||
| Efisiensi energi | ANSI C57.12 | Tidak ada kehilangan beban | 160W |
| Standar | IEEE C57.12.20 | Pada kerugian beban | 520W |
| Kekuatan nominal | 50 kVA | Total kerugian | 680W |
| Tegangan HV | 13.8kV | Frekuensi | 60Hz |
| Tegangan LV | 120/240V | Kelompok vektor | II6 |
| HV BIL | 95kV | Warna | Abu-abu |
| LV BIL | 30kV | Tangki & Aksesoris | 185kg |
| Panjang | 610mm | Berat minyak | 75kg |
| Lebar | 710mm | Total berat | 320kg |
| Ketinggian | 1000 mm | Impedansi | 2.40% |
| Polaritas | Aditif | HV LV penggulung | Tembaga |
Karakteristik Kinerja
Transformator yang dipasang pada tiang fase tunggal lebih kecil karena kebutuhan distribusi daya dan karakteristik beban yang berbeda dibandingkan dengan transformator tiga fase.dengan transformer kapasitas lebih tinggi yang membutuhkan dimensi yang lebih besar untuk mengakomodasi komponen dan mekanisme pendinginMengurangi kerugian untuk transmisi daya yang efisien mempengaruhi ukuran fisik. Pada akhirnya ukuran trafo ditentukan oleh konfigurasi fase, kapasitas daya, persyaratan efisiensi,dan kerugian terkaitFaktor-faktor ini membentuk desain yang optimal untuk memastikan distribusi daya yang dapat diandalkan.
Transformer yang dipasang pada tiang fase tunggal bervariasi dalam ukuran berdasarkan kapasitas daya, biasanya berkisar dari 10 kVA hingga 333 kVA. Dimensi fisik dipengaruhi oleh faktor seperti jenis isolasi,metode pendinginan, dan persyaratan desain khusus.
Spesifikasi
| Data taknikal untuk transformer distribusi tiang tunggal fase | ||||||||
| Kekuatan (KVA) | Tegangan tinggi (V) | Tegangan rendah (V) | Kerugian (W) | Dimensi ((mm) | Berat badan | |||
| No-load Loss | Kerugian saat beban | W | D | H | ||||
| 5 | 34500/ 19920 13800/ 7957 13200/ 7620 | 120-240 240-480 347 600 | 19 | 75 | 465 | 485 | 855 | 92 |
| 10 | 36 | 120 | 500 | 525 | 885 | 150 | ||
| 15 | 50 | 195 | 520 | 565 | 905 | 210 | ||
| 25 | 80 | 290 | 560 | 590 | 935 | 258 | ||
| 37.5 | 105 | 360 | 610 | 625 | 935 | 340 | ||
| 50 | 135 | 500 | 635 | 675 | 1035 | 395 | ||
| 75 | 190 | 650 | 745 | 840 | 1035 | 480 | ||
| 100 | 210 | 850 | 770 | 965 | 1135 | 530 | ||
| 167 | 350 | 1410 | 795 | 890 | 1335 | 680 | ||
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R & D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar pelanggan atau persyaratan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
