Fase: | Fase tunggal | Kapasitas: | 10-500Kva |
---|---|---|---|
Metode Pendinginan: | ONAN/KNAN | Frekuensi: | 50Hz/60Hz |
Tegangan primer: | 34500GrdY/19920 Atau Disesuaikan | Tegangan sekunder: | 120/240V Atau Disesuaikan |
Impedansi: | 1,0-4,5% | Kelas Isolasi: | A/F |
Cahaya Tinggi: | Transformer fase tunggal 34,5kv,167Kva Transformer Pole Mount |

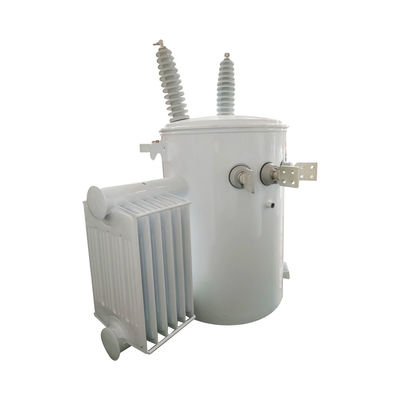

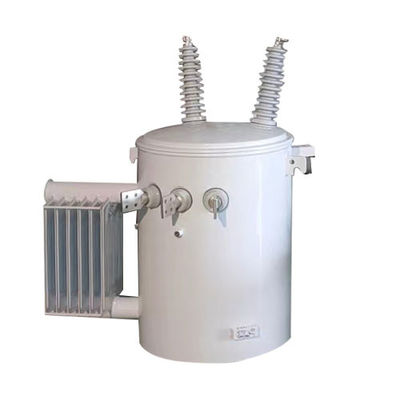

10Kva 25Kva 50Kva 100Kva 167 Kva 333Kva Transformator Fase Tunggal
Fitur Struktural
1Tutup tangki memiliki bantalan porselen tegangan tinggi yang dilengkapi dengan terminal cincin, yang dapat menampung kabel aluminium atau tembaga.
2Struktur jahitan melingkar dari penutup tangki memastikan distribusi tegangan yang merata dan penyegelan yang dapat diandalkan.
3Bolt ring pada dinding tangki berfungsi sebagai bushing tegangan rendah dan terminal dan dilapisi tin.
4Item ini dilengkapi dengan katup tekanan yang mampu menutup sendiri.
5Menurut standar ANSI, gantungan suspensi trafo di bagian atas dan bawah sesuai.
6Terminal tanah di tangki adalah terminal tanah bolt cincin.
Spesifikasi
Data taknikal untuk transformer distribusi tiang tunggal fase | ||||||||
Kekuatan (KVA) | Tegangan tinggi (V) | Tegangan rendah (V) | Kerugian (W) | Dimensi ((mm) | Berat badan | |||
No-load Loss | Kerugian saat beban | W | D | H | ||||
5 | 34500/ 19920 13800/ 7957 13200/ 7620 | 120-240 240-480 347 600 | 19 | 75 | 465 | 485 | 855 | 92 |
10 | 36 | 120 | 500 | 525 | 885 | 150 | ||
15 | 50 | 195 | 520 | 565 | 905 | 210 | ||
25 | 80 | 290 | 560 | 590 | 935 | 258 | ||
37.5 | 105 | 360 | 610 | 625 | 935 | 340 | ||
50 | 135 | 500 | 635 | 675 | 1035 | 395 | ||
75 | 190 | 650 | 745 | 840 | 1035 | 480 | ||
100 | 210 | 850 | 770 | 965 | 1135 | 530 | ||
167 | 350 | 1410 | 795 | 890 | 1335 | 680 |
Karakteristik Kinerja
1Produk ini banyak digunakan dalam transmisi dan distribusi listrik jaringan listrik industri dan pertanian.
2Inti besi terbuat dari lembaran baja silikon yang digulung dingin dengan konduktivitas magnetisme yang tinggi dan mengadopsi struktur papan tarik, sehingga rute magnetiknya pendek, kerugian dan tingkat kebisingan rendah.
3. kawat kompres diadopsi untuk berliku sehingga kerugian yang rendah dan memiliki kemampuan yang baik menahan sirkuit pendek.
4. Tangki minyak adalah jenis lonceng dengan struktur jenis pelat lipat penuh, memiliki eksterior yang sangat baik dan mudah untuk perawatan.
Aksesoris Opsional
1. Surge Arrester
2. Tautan Pelindung
3. Fuse Pembatas arus
4. Pemutus sirkuit tegangan rendah
Kontrol darurat pemutus sirkuit
b. Lampu sinyal
5. Protecto Combo
6- Ketuk Pengganti
7. Dual Voltage Switch
8. Pengurangan Tekanan Tangki
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R & D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar pelanggan atau persyaratan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
