| Tempat asal: | Cina |
|---|---|
| Nama merek: | WINLEY |
| Sertifikasi: | CE,ISO |
| Nomor model: | S-45k |
| Kuantitas min Order: | 1 unit |
| Harga: | $1000-$10000 |
| Kemasan rincian: | Kasus kayu lapis |
| Waktu pengiriman: | 30 HARI |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000set/bulan |
| Fase: | Tiga fase | Metode Pendinginan: | ONAN/KNAN |
|---|---|---|---|
| Frekuensi: | 50Hz/60Hz | Tingkat isolasi: | e |
| Kapasitas: | 45KVA | Tegangan primer: | 13200GrdY/7620 |
| Tegangan sekunder: | 208Y/120 | Kenaikan suhu: | 65 ℃ |
| Cahaya Tinggi: | Transformator distribusi daya jenis minyak,Transformator distribusi daya yang dipasang pada pad,Transformer tipe minyak 45kva |
||

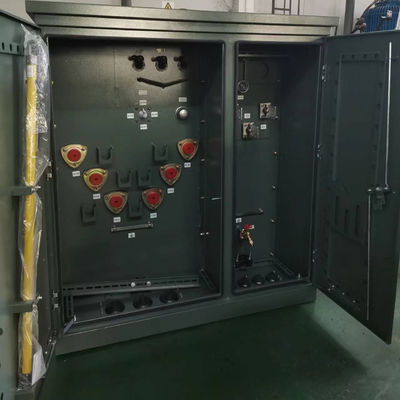

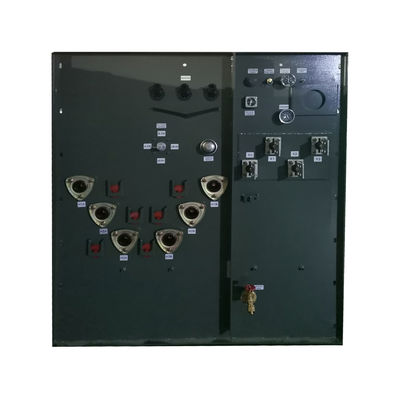

45KVA Tiga fase pad dipasang jenis minyak trafo loop feed tipe gabungan distribusi trafo
Kinerja
1) Tidak ada tangki penyimpanan minyak, ketinggian trafo berkurang, Dapat menghemat ruang instalasi dan biaya transportasi.
2) Elastisitas radiator bergelombang dapat mengkompensasi perubahan volume minyak yang disebabkan oleh perubahan suhu.
3) Kotak adalah tangki radiator bergelombang, tidak hanya memiliki fungsi pendinginan tetapi juga memiliki fungsi 'bernafas'.
4) minyak transformator tidak bersentuhan dengan udara,yang secara efektif mencegah oksigen dan air menenggelamkan trafo dan menyebabkan penurunan kinerja (penuaan bahan dan minyak).
5)Struktur baru dari bobot tegangan tinggi dan rendah, pengaturan yang wajar untuk tabung minyak dan koneksi yang meningkatkan kapasitas kekuatan mekanik dan anti-pendekatan.
6)Kami menggunakan loop spiral dengan jalur minyak longitudinal untuk menghasilkan efek pendinginan yang lebih baik.Kami meningkatkan dukungan yang efektif dari muka terminal loop untuk memperkuat kemampuan listrik anti sirkuit pendek.
Data utama
| Jenis Transformer | Pad dipasang, tipe kompartemen |
| Konfigurasi Transformer | Pad yang diisi cairan dipasang |
| Jenis pasokan transformer | Masukan loop |
| Fase | Tiga Fase |
| Kapasitas | 45 KVA |
| Kelompok vektor | Tidak. |
| Tegangan Utama | 13200GrdY/7620 |
| Kelas Tegangan Utama | Kelas 15 kV |
| Phasor Utama | Wye yang dibumi |
| Tegangan sekunder | 208Y/120 |
| Kelas Tegangan Sekunder | 1Kelas 2 kV |
| Frekuensi | 60 Hz |
| Peningkatan Suhu | 65°C |
| Peringkat Isolasi | Kelas E Isolasi - 120°C, 248°F |
| Kelas pendinginan | KNAN; Dingin Sendiri |
| Impedansi | 40,5% |
| Rating switch pemutus beban | 200-Amp, 15 kV |
| Standar Efisiensi (s) | Memenuhi Standar DOE 2016, Memenuhi Standar CSA Memenuhi Standar ANSI/IEEE |
| K-Factor Rating (Harmonic Mitigation) | K-1 (Standar) |
| Kapasitas cairan (minyak) * | 70 galon |
| Berat cairan (minyak) * | 539 lb |
| Bahan Penggulung | Aluminium |
| Rating suhu lingkungan | 40°C |
| Tingkat Suara | 48 dBA |
| Peringkat kandang | NEMA 3R Kabin Kabel Tahan Cuaca, Tangki yang Disegel |
| Dimensi* | 68-W x 39-D x 50-H |
| Berat kering (tanpa minyak) * | 663 lb |
| Total Berat (Dikemas Cairan) * | 1,701 lb |
| Efisiensi % | 99.00% |
| Tidak ada kerugian beban (dalam watt) | +/- 114W |
| Kehilangan beban penuh (dalam watt) pada 100% | +/- 570W |
| Total kerugian beban (dalam watt) pada 100% | +/- 684W |
Spesifikasi
| Kapasitas nominal | Kerugian | Dimensi ((mm) | Berat ((kg) | ||||
| No-load Loss ((W) | Kerugian saat beban | W | D | H | Berat minyak (L) | Total Berat (Kg) | |
| 45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150 kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000 kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750 kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Tes Pabrik
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R & D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar pelanggan atau persyaratan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
