| Tempat asal: | Cina |
|---|---|
| Nama merek: | WINLEY |
| Sertifikasi: | CE,ISO |
| Nomor model: | 150KVA |
| Kuantitas min Order: | 1 unit |
| Harga: | $1000-$150000 |
| Kemasan rincian: | Kasus kayu lapis |
| Waktu pengiriman: | 30 HARI |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000set/bulan |
| Kapasitas yang ternilai: | 150KVA | Volta Primer: | 13800V atau Customeizd |
|---|---|---|---|
| Tegangan sekunder: | 208V | Frekuensi: | 50Hz/60Hz |
| Metode Pendinginan: | ONAN/KNAN | Tegangan Impedansi: | 4,5% |
| Jenis Umpan Transformator: | Pakan loop | Peringkat isolasi: | Isolasi Kelas E - 120°C, 248°F |
| Cahaya Tinggi: | 150KVA Pad Mount Transformer Listrik,Pad Mount Transformer Listrik 13,8KV |
||

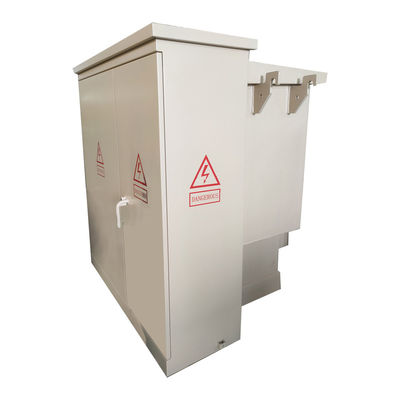

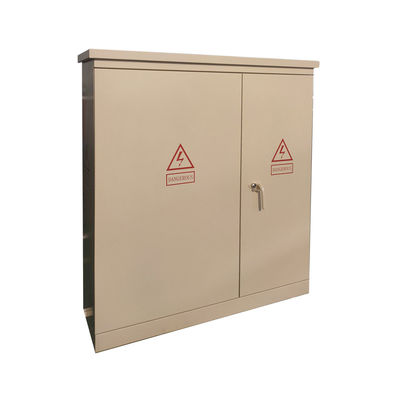

150KVA Tiga fase Pad Mount Transformer Listrik Minyak terendam 13.8KV
Fitur

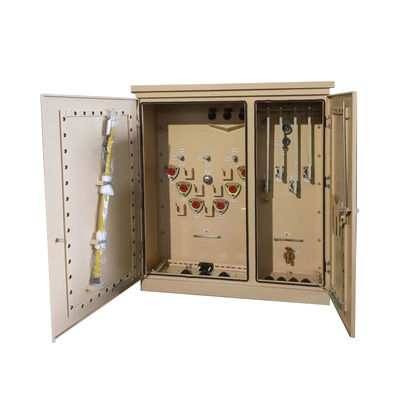

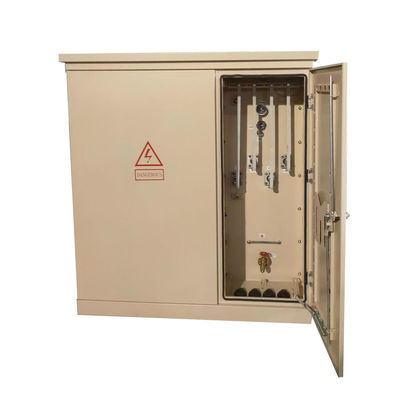

1. koneksi penghentian
1) Kabel listrik utama terhubung dengan konektor siku.
2) Lubang busing yang diikat secara eksternal dengan sisipan loadbreak.
3) Busing loadbreak integral atau bukan loadbreak.
4) Penghentian sekunder Busing yang dikencangkan secara eksternal dengan NEMA 4-hole, 6-hole.8-hole, 10-hole atau 12-hole spade, dukungan Spade tersedia.
2Perangkat perlindungan
1) Fuse bayonet Fuse yang membatasi arus jangkauan parsial.
2) Perangkat pengurangan tekanan tindakan otomatis.
3) Pengukur tingkat minyak.
4) Pengukur suhu minyak.
5) Tekanan vacuum gauge.
6) Katup pembuangan dengan sampling.
7) Kelas distribusi, penangkap logam oksida, 3-36 kV.
8)Kelas distribusi, alat penangkal petir jenis katup, 3-27 kV.
3.Penggantian utama
1) 5-posisi penukar ketukan.
2) 4 posisi pemutus beban, Dapat dioperasikan dengan hot stick dan memungkinkan fleksibilitas dalam perbaikan dan pemeliharaan.
Data utama
| Jenis Transformer | Pad dipasang, tipe kompartemen |
| Konfigurasi Transformer | Pad yang diisi cairan dipasang |
| Fase | Tiga Fase |
| Kapasitas | 150 KVA |
| Kelompok vektor | DYN1 |
| Tegangan Utama | 13800V |
| Kelas Tegangan Utama | Kelas 15 kV |
| Tegangan sekunder | 208Y/120 |
| BIL sekunder | 30 KV |
| Frekuensi | 60 Hz |
| Peningkatan Suhu | 65°C |
| Peringkat Isolasi | Kelas E Isolasi - 120°C, 248°F |
| Kelas pendinginan | KNAN; Dingin Sendiri |
| Tap Changer | Penukar ketukan 5-posisi |
| Impedansi (Biasa) | 1.2-6.0% Tipikal |
| Bahan Penggulung | Tembaga |
| Rating suhu lingkungan | 40°C |
| Tingkat Suara | 55 dBA |
| Efisiensi % | 99.10% |
Spesifikasi
| Data taknikal untuk trafo tiga fase yang dipasang pada pad | |||||||
| Kapasitas nominal | Kerugian | Dimensi ((mm) | Berat ((kg) | ||||
| No-load Loss ((W) | Kerugian saat beban | W | D | H | Berat minyak (L) | Total Berat (Kg) | |
| 45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150 kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000 kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750 kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R & D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar pelanggan atau persyaratan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
