Fase: | Tiga fase | Frekuensi: | 60Hz |
---|---|---|---|
Tingkat isolasi: | Kelas E | Kapasitas yang ternilai: | 225 KVA |
Grup vektor: | Din1 | Kelas Pendingin: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Didinginkan sendiri</b> |
Impedansi: | 5,8% | Bahan Berliku: | Tembaga |
Cahaya Tinggi: | Trafo Tipe Oli 225 KVA,Trafo Tipe Oli Pad Mount,Trafo Tiga Fasa 4160V |

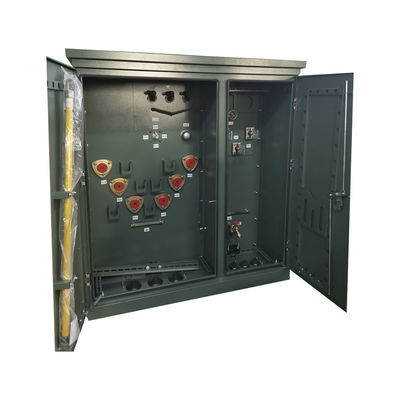

225 KVA Pad Mount Trafo Tipe Oli Tiga Fasa 4160V Hingga 480
Karakteristik Kinerja
1) Tidak ada tangki penyimpanan minyak, ketinggian trafo berkurang, Dapat menghemat ruang pemasangan dan biaya transportasi.
2)Elastisitas radiator bergelombang dapat mengkompensasi perubahan volume oli yang disebabkan oleh perubahan suhu.
3) Kotak tersebut merupakan tangki radiator bergelombang, tidak hanya memiliki fungsi pendinginan tetapi juga memiliki fungsi 'pernapasan'.
4)minyak transformator tidak bersentuhan dengan udara, yang secara efektif mencegah oksigen dan air merendam transformator dan menyebabkan penurunan kinerja (penuaan bahan dan minyak).
5) Struktur baru belitan tegangan tinggi dan rendah, pengaturan yang masuk akal untuk tabung oli dan sambungan yang meningkatkan kapasitas kekuatan mekanik dan anti-jalan pintas.
6) Kami menggunakan loop spiral dengan jalur oli memanjang untuk menghasilkan efek pendinginan yang lebih baik.Kami meningkatkan dukungan efektif pada permukaan terminal loop untuk memperkuat kemampuan listrik anti-hubungan pendek.
Spesifikasi
Kapasitas yang ternilai | Grup Tegangan (kV) | Kerugian (kW) | Berat (kg) | (mm) | Mengukur | ||||||||||
Metode Koneksi | Tanpa beban | Memuat | Arus tanpa beban | Tegangan Impedansi | (kiri) | (W) | (H) | ||||||||
(kVA) | HV | LV | % | % | % | % | Mesin | Minyak | Bruto | Dimensi | Vertikal | Horisontal | |||
50 | 0,4 | Dyn11 Yd11 Dyn5 Yyn0 |
0,21 | 1.21 | 2 | 6,50% | 195 | 205 | 590 | 1000 | 950 | 1450 | 550 | 550 | |
100 | 0,29 | 2.02 | 1.8 | 320 | 240 | 790 | 1080 | 1000 | 1600 | 550 | 550 | ||||
125 | 0,34 | 2.38 | 1.7 | 395 | 270 | 950 | 1100 | 1030 | 1630 | 660 | 660 | ||||
160 | 0,36 | 2.83 | 1.6 | 460 | 285 | 1020 | 1130 | 1060 | 1630 | 660 | 660 | ||||
200 | 0,43 | 3.33 | 1.5 | 555 | 325 | 1170 | 1190 | 1060 | 1670 | 660 | 660 | ||||
250 | 0,51 | 3.96 | 1.4 | 630 | 340 | 1340 | 1260 | 1160 | 1700 | 660 | 660 | ||||
315 | 38.5 | 0,61 | 4.77 | 1.4 | 720 | 400 | 1530 | 1280 | 1240 | 1790 | 660 | 660 | |||
400 | 36.5 | 0,73 | 5.76 | 1.3 | 830 | 490 | 1780 | 1960 | 880 | 1900 | 820 | 820 | |||
500 | 35 | 0,86 | 6.93 | 1.2 | 930 | 510 | 1960 | 2020 | 940 | 1920 | 820 | 820 | |||
630 | 33 | 1.04 | 8.28 | 1.1 | 1085 | 600 | 2290 | 2070 | 1010 | 2010 | 820 | 820 | |||
800 | 1.23 | 9.9 | 1 | 1270 | 660 | 2640 | 2240 | 1040 | 2150 | 820 | 820 | ||||
1000 | 1.44 | 12.15 | 1 | 1495 | 735 | 3100 | 2300 | 1200 | 2150 | 820 | 820 | ||||
1250 | 1.76 | 14.67 | 0,9 | 1775 | 830 | 3630 | 2450 | 1280 | 2250 | 1070 | 1070 | ||||
1600 | 2.12 | 17.55 | 0,8 | 2140 | 935 | 4235 | 2220 | 1510 | 2350 | 1070 | 1070 | ||||
2000 | 2.61 | 21.5 | 0,8 | 2535 | 1035 | 4910 | 2310 | 1740 | 2440 | 1070 | 1070 | ||||
2500 | 3.15 | 23 | 0,8 | 3140 | 1190 | 5840 | 2370 | 1840 | 2490 | 1070 | 1070 |
Proses produksi
Pertanyaan Umum
1. Q: Bisakah saya memesan sampel?
A: Ya, kami menerima pesanan sampel untuk menguji dan memeriksa kualitas.
2. T: Berapa waktu tunggunya?
A: Waktu produksi massal 15-25 hari.
3. Q: Berapa lama garansinya?
A: 24 bulan dari B/L.Jika ada masalah aksesori, cukup berikan foto aksesori yang rusak, maka kami akan memberikan layanan gratis.Sesuai dengan jumlah produk, kami akan menyediakan aksesoris yang mudah rusak secara gratis.kami juga dapat memberikan dukungan teknis jika Anda membutuhkannya.
4. T: Apakah OEM/ODM tersedia?
J: Ya, benar!Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.
Layanan yang disesuaikan:
A.Warna yang disesuaikan dan fungsi khusus.
B.Kotak yang disesuaikan.
C.Cetak logo pelanggan.
D.Ide Anda yang lain tentang produk, kami dapat membantu Anda merancang dan memasukkannya ke dalam produksi.Layanan khusus di atas harus dikonfirmasi sebelum produksi.
5. Q: Bagaimana cara mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memiliki sertifikat CE.Kami memiliki insinyur profesional.Pekerja diharuskan membuat produk sesuai gambar.Setiap proses memiliki instruktur teknis. Supervisor QC akan memeriksa produksi secara berkala.Kami akan melakukan uji kinerja produk selama produksi, dan uji kualitas komprehensif setelah produk selesai.
