Jenis: | Bantalan Jenis Minyak Terpasang | Fase: | Tiga |
---|---|---|---|
Impedansi: | 4,5% | kapasitas: | 1mva |
Tegangan primer: | 4100V Atau disesuaikan | Tegangan sekunder: | 480V Atau disesuaikan |
Frekuensi: | 60Hz | Kenaikan suhu: | 65°C |
Cahaya Tinggi: | Pad Mounted Trafo Tiga Fasa,Trafo Step Down 3Phase,Trafo Jenis Minyak 1 Mva |

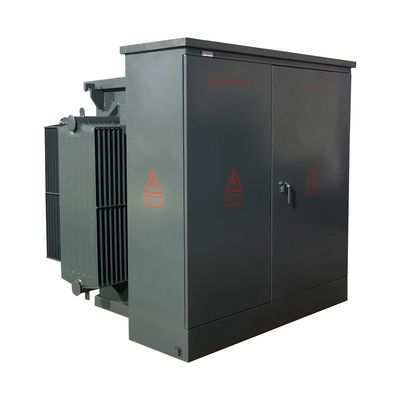

1 Mva Pad Pasang Transformator Tiga Fasa 4160v Ke 480v Step-Down
Fitur
1. Rakitan Entri Baut Pentahead
2. Cairan Isolasi Titik Api Tinggi
3. Cairan Isolasi Non-PCB
4. Perumahan Bukti Tamper

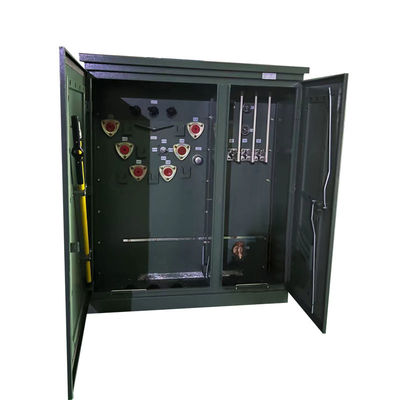

5. Pintu Kompartemen Depan Berengsel, Pad Dapat Dikunci
6. Kompartemen Kabel NEMA 3R
7. Hot Stick Termasuk, Pemasangan Pintu HV
Karakteristik Kinerja
1) Tidak ada tangki penyimpanan minyak, dan tutupnya dilengkapi dengan perangkat tiga-dalam-satu untuk pasokan minyak, indikasi level minyak dan katup pelepas tekanan.
2) Saat trafo dikemas, proses peminyakan vakum digunakan untuk menghilangkan kelembapan di trafo sepenuhnya.
3) Setelah penyegelan, minyak trafo tidak bersentuhan dengan udara, yang secara efektif mencegah oksigen dan air merendam trafo dan menyebabkan penurunan kinerja (penuaan bahan dan minyak).
4) Kotaknya adalah tangki radiator bergelombang, tidak hanya memiliki fungsi pendinginan tetapi juga memiliki fungsi 'bernafas'.Elastisitas corrugated radiator dapat mengkompensasi perubahan volume oli yang disebabkan oleh perubahan temperatur.
Spesifikasi
Kapasitas yang ternilai | Grup Tegangan (kV) | Kerugian (kW) | Berat (kg) | (mm) | Mengukur | ||||||||||
Metode Koneksi | Tanpa beban | Memuat | Arus tanpa beban | Tegangan Impedansi | (L) | (W) | (H) | ||||||||
(kVA) | HV | LV | % | % | % | % | Mesin | Minyak | Bruto | Dimensi | Vertikal | Horisontal | |||
50 | 0,4 | Dyn11 Yd11 Dyn5 Yyn0 |
0,21 | 1.21 | 2 | 6,50% | 195 | 205 | 590 | 1000 | 950 | 1450 | 550 | 550 | |
100 | 0,29 | 2.02 | 1.8 | 320 | 240 | 790 | 1080 | 1000 | 1600 | 550 | 550 | ||||
125 | 0,34 | 2.38 | 1.7 | 395 | 270 | 950 | 1100 | 1030 | 1630 | 660 | 660 | ||||
160 | 0,36 | 2.83 | 1.6 | 460 | 285 | 1020 | 1130 | 1060 | 1630 | 660 | 660 | ||||
200 | 0,43 | 3.33 | 1.5 | 555 | 325 | 1170 | 1190 | 1060 | 1670 | 660 | 660 | ||||
250 | 0,51 | 3.96 | 1.4 | 630 | 340 | 1340 | 1260 | 1160 | 1700 | 660 | 660 | ||||
315 | 38.5 | 0,61 | 4.77 | 1.4 | 720 | 400 | 1530 | 1280 | 1240 | 1790 | 660 | 660 | |||
400 | 36.5 | 0,73 | 5.76 | 1.3 | 830 | 490 | 1780 | 1960 | 880 | 1900 | 820 | 820 | |||
500 | 35 | 0,86 | 6.93 | 1.2 | 930 | 510 | 1960 | 2020 | 940 | 1920 | 820 | 820 | |||
630 | 33 | 1.04 | 8.28 | 1.1 | 1085 | 600 | 2290 | 2070 | 1010 | 2010 | 820 | 820 | |||
800 | 1.23 | 9.9 | 1 | 1270 | 660 | 2640 | 2240 | 1040 | 2150 | 820 | 820 | ||||
1000 | 1.44 | 12.15 | 1 | 1495 | 735 | 3100 | 2300 | 1200 | 2150 | 820 | 820 | ||||
1250 | 1.76 | 14.67 | 0,9 | 1775 | 830 | 3630 | 2450 | 1280 | 2250 | 1070 | 1070 | ||||
1600 | 2.12 | 17.55 | 0,8 | 2140 | 935 | 4235 | 2220 | 1510 | 2350 | 1070 | 1070 | ||||
2000 | 2.61 | 21.5 | 0,8 | 2535 | 1035 | 4910 | 2310 | 1740 | 2440 | 1070 | 1070 | ||||
2500 | 3.15 | 23 | 0,8 | 3140 | 1190 | 5840 | 2370 | 1840 | 2490 | 1070 | 1070 |
Proses produksi
FAQ
1. Q: Dapatkah saya memesan sampel?
A: Ya, kami menerima pesanan sampel untuk menguji dan memeriksa kualitas.
2. Q: Apa lead time?
A: Contoh waktu 3-7 hari, kami biasanya mengirim melalui DHL, UPS, FedEx, dll.Waktu produksi massal 7-25 hari.
3.Q: Berapa lama garansi?
A: 24 bulan dari B/L.Jika ada masalah aksesori, cukup berikan foto aksesori yang rusak, maka kami akan memberikan layanan gratis.Menurut jumlah produk, kami akan menyediakan aksesori yang mudah rusak secara gratis.kami juga dapat memberikan dukungan teknis jika Anda membutuhkannya.
4.Q: Apakah OEM/ODM tersedia?
J: Ya, benar!Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.
Layanan yang disesuaikan:
A.Warna yang disesuaikan dan fungsi khusus.
B.Kotak yang disesuaikan.
C.Cetak logo pelanggan (MOQ:≥10pcs).
D.Ide Anda yang lain tentang produk, kami dapat membantu Anda mendesain dan membuatnya menjadi produksi.Layanan yang disesuaikan di atas harus dikonfirmasi sebelum produksi.
5. Q: Bagaimana cara mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memiliki sertifikat CE.Kami memiliki insinyur profesional.Pekerja sangat diwajibkan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknis. Pengawas QC akan secara teratur memeriksa produksi.Kami akan melakukan uji kinerja produk selama produksi, dan uji kualitas komprehensif saat produk selesai.
