Transformator Daya Gardu Induk 6500 Kva Step-Up 480V Ke 13800V Double-Split untuk Surya

Nama merek:	WINLEY
Nomor Model:	S-6500/13.8
MOQ:	1unit
harga:	$1000-$150000
Rincian kemasan:	kasus kayu lapis
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Tiongkok

Sertifikasi:

CE,ISO

Jenis:

transformator substasi

Operasi:

Step-Up

Kapasitas:

6500Kva

Tegangan primer:

480Y/277-480Y/277

Tegangan sekunder:

13800V

Kelompok vektor:

Dyn11,yn11

Kelas pendingin:

Onan; Egois

Standar:

IEC60076

Menyediakan kemampuan:

500set/bulan

Menyoroti:

Transformator Gardu Induk 6500KVA

Transformator Daya 480V ke 13800V

Dyn11

Transformator Tipe Oli yn11

Deskripsi Produk

Transformator Daya Gardu Induk 6500 Kva Step-Up 480V Ke 13800V Transformator Surya Double-Split

Transformator Step-Up Double-Split Surya adalah transformator khusus yang dirancang untuk sistem tenaga surya. Ia menggunakan lilitan ganda terpisah untuk secara efisien menaikkan keluaran tegangan rendah dari panel surya (atau inverter) ke tegangan yang lebih tinggi yang cocok untuk koneksi jaringan atau penyimpanan energi. Transformator membagi input di dua lilitan terpisah dan meningkatkannya sambil mempertahankan isolasi listrik, sehingga meningkatkan efisiensi dan keamanan.

Data Utama Transformator Gardu Induk

No.	Keterangan	Satuan	Spesifikasi
1	Jenis	~	terendam oli, tipe konservator
2	Daya terukur	kVA	6500
3	Daya 1	kVA	3700KVA, Arus maks. 6000A
4	Daya 2	kVA	2800KVA, Arus maks. 4500A
5	Jumlah Fasa	~	3
6	Tegangan primer	V	480Y/277-480Y/277
7	Koneksi primer 1	~	(4) sekop 16 lubang
8	Koneksi primer 2	~	(4) sekop 12 lubang
9	Tegangan sekunder	V	13800
10	Koneksi sekunder	~	(3) Busing porselen 15kV
11	Jenis penyadapan	~	di luar rangkaian
12	Rentang penyadapan	%	±2*2.5%
13	Metode pendinginan	~	ONAN
14	Frekuensi terukur	Hz	60
15	Grup vektor	~	Dyn11,yn11
16	Kelas isolasi	~	A
17	Suhu ambien	℃	dari -10 hingga 40
18	Kenaikan suhu	K	65

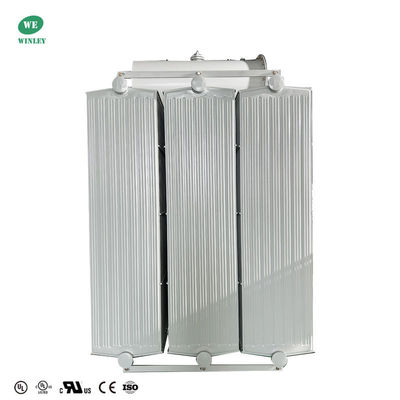

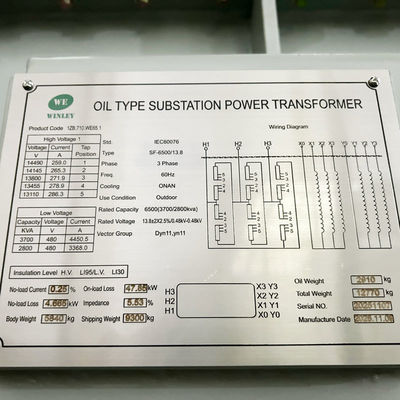

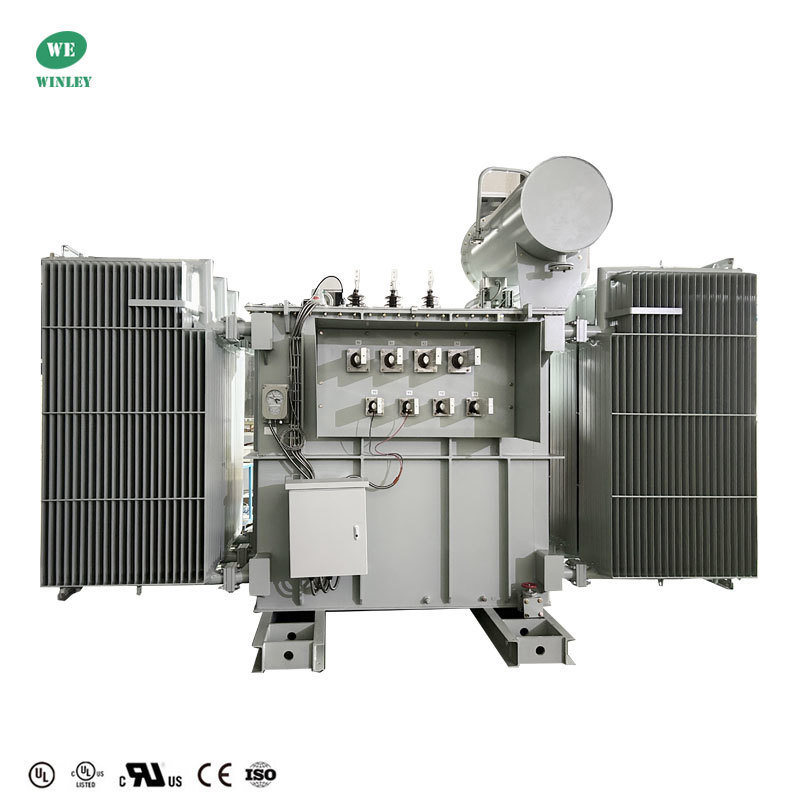

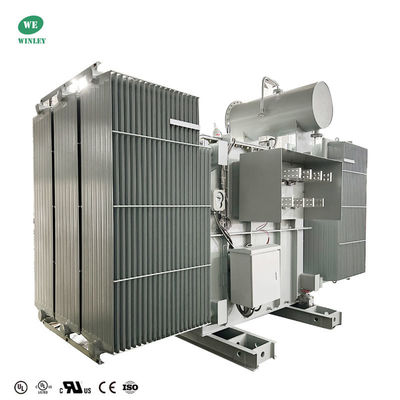

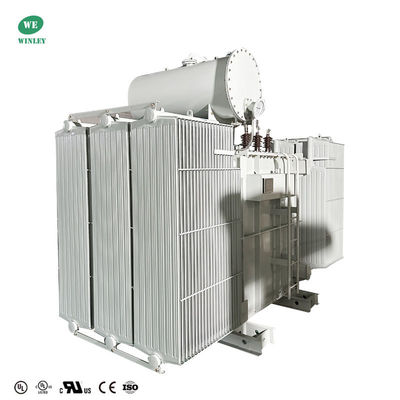

Gambar Transformator Daya Gardu Induk

Fitur Transformator Double-Split

Distribusi termal yang ditingkatkan - Membagi inti dan lilitan menjadi dua bagian simetris meratakan pembangkitan panas, mengurangi titik panas dan meningkatkan pendinginan—penting untuk pengoperasian yang andal di lingkungan PV bersuhu tinggi.
Operasi paralel yang lebih baik - Setiap bagian dapat berjalan secara independen atau bersama-sama, memungkinkan pembagian beban yang fleksibel dan memungkinkan transformator tetap beroperasi jika satu bagian offline, meningkatkan redundansi dan ketersediaan.
Transportasi dan pemasangan yang lebih mudah - Komponen yang lebih kecil dan lebih ringan lebih mudah dipindahkan ke lokasi terpencil atau pegunungan, dan perakitan di lokasi lebih sederhana—terutama untuk stasiun prefabrikasi atau yang dipasang di skid.
Hemat-ruang dan modular - Desain terpisah mendukung tata letak yang ringkas (sejajar atau berbentuk L), sehingga sangat cocok untuk gardu induk modular yang dibatasi ruang.
Interferensi elektromagnetik (EMI) yang lebih rendah - Fluks magnetik dan arus yang seimbang antara kedua bagian mengurangi kebisingan elektromagnetik, membantu kepatuhan terhadap persyaratan EMC.
Fleksibilitas perawatan - Satu sisi terkadang dapat dibawa offline untuk inspeksi atau perawatan sebagian tanpa menghentikan pengiriman daya—berharga untuk situs kritis seperti pusat data atau pusat energi terbarukan.

Aplikasi

Pembangkit listrik fotovoltaik besar menggunakan 500 kW sebagai unit pembangkit dasar, dan inverter 500 kW adalah standar pasar. Menghubungkan inverter ke gardu induk prefabrikasi (tipe kotak) adalah langkah penting dalam sistem PV, jadi desain harus menyeimbangkan pengendalian biaya dengan keandalan teknis. Oleh karena itu, transformator double-split menawarkan solusi peningkatan tegangan yang ideal.

SPESIFIKASI PRODUK

kVA	HV	LV	Lebar(mm)	Panjang(mm)	Tinggi(mm)
315kVA	11000V	400V	800	696	1336
500kVA	27600V	480GrdY/277V	1730	2300	1510
500kVA	11000V	415V	1700	1700	1650
750kVA	11000V	433V	1850	1845	1465
1000kVA	14400V	415/240V	1085	1860	1570
1200kVA	13800V	240V	2450	1850	1820
1500kVA	24940V	600V	1800	1880	1895
2000kVA	7200V	600GrdY/346	1766	2680	1982
2000kVA	44000V	600V	1260	2090	1700
2500kVA	24940V	480GrdY/277V	2400	2200	2060
3000kVA	11000V	415V	1600	2330	1920
3000kVA	22800V	415/240V	2130	3500	1910
3750kVA	44000V	600V	2240	2650	2700
4000kVA	33kV	600Y/347	2150	3250	2290
5000kVA	34500V	7200V	3780	1850	3450
5000kVA	34500V	4160V	2799	2400	2938
6300kVA	35000V	400V	3520	2820	3470
6800kVA	34500V	800V	3400	2670	3400
7500kVA	27600Y	4160V	3350	3290	2270
