10MVA Tiga fase Substasiun Transformer Oil Type Step Down 22,9KV Untuk 4160V Standar IEC60076

Nama merek:	WINLEY
Nomor Model:	S-10000/25
MOQ:	1 unit
harga:	$5000-$150000
Rincian kemasan:	Kasus kayu lapis
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Sertifikasi:

CE,ISO

Jenis:

Transformator Gardu Induk

Kapasitas:

10MVA(10000 KVA)

Bahan Penggulung:

Tembaga

Frekuensi:

60 Hz

Tegangan Utama:

22900V

Tegangan sekunder:

4160V

Kelas Pendingin:

ONAN; PADA; Self-Cooled Didinginkan sendiri

Dimensi:

4000*3200*3600 (L*L*T)

Menyediakan kemampuan:

500set/bulan

Menyoroti:

22.9KV Substation Transformer

Transformer Substasiun 10MVA

Transformer Substasiun 4160V

Deskripsi Produk

10MVA Tiga fase Substasiun Transformer Oil Type Step Down 22,9KV Untuk 4160V IEC60076 Standar

WINLEY Electric menawarkan garis lengkap transformer distribusi yang memenuhi standar ANSI, IEEE, CSA, AS, DOE yang berlaku saat ini.Dengan tegangan tinggi hingga 44 kV dan nominal hingga 20 MVA.

Transformer substasi yang dirancang oleh WINLEY Electric didasarkan pada standar IEC60076. mereka menyerap dan memanfaatkan teknologi domestik dan asing yang canggih untuk mengoptimalkan inti trafo, kumparan, tubuh,kawat timah, tangki minyak dan komponen lainnya. Mereka memiliki karakteristik pembuangan parsial rendah, kehilangan rendah, kebisingan rendah, berat ringan dan umur panjang.

Struktur Produk

10MVA Tiga fase Substasiun Transformer Oil Type Step Down 22,9KV Untuk 4160V Standar IEC60076 0

Gambar produk

10MVA Tiga fase Substasiun Transformer Oil Type Step Down 22,9KV Untuk 4160V Standar IEC60076 1

Data Utama

Tidak, tidak.	Rincian	Satuan	Spesifikasi
1	Jenis	~	jenis minyak
2	Kapasitas nominal	kVA	10000
3	Nomor Fase	~	3
4	Tegangan primer	kV	22.9
5	Tegangan sekunder	kV	4.16Y/2.4
6	Tipe pencetakan	~	di luar muatan
7	Jangkauan penetrasi	%	±2*2.5
8	Metode pendinginan	~	ONAN
9	Frekuensi nominal	Hz	60
10	Kelompok vektor	~	Dyn1
11	Kelas isolasi	~	A
12	Peningkatan suhu	K	65/60 (membungkus/minyak atas)
13	Kerugian saat lepas beban	W	9500
14	Kerugian saat beban (75°C)	W	45000
15	Impedansi	%	7
16	Bahan penggulung	~	Cu
17	Bahan inti	~	baja silikon
18	Bahan pendingin		minyak mineral
19	Dimensi	mm	400032003600 (LWH)
20	Berat badan	kg	19000
21	Kondisi layanan	~	di luar ruangan
22	Tingkat laut	M	≤ 1000
23	Standar	~	IEC60076

Foto produksi

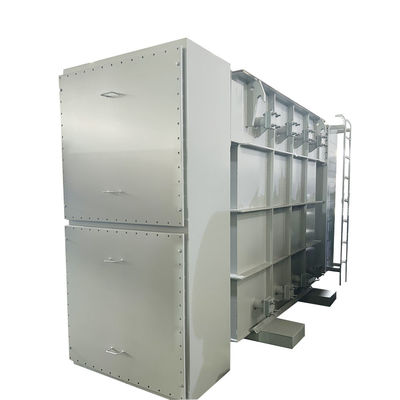

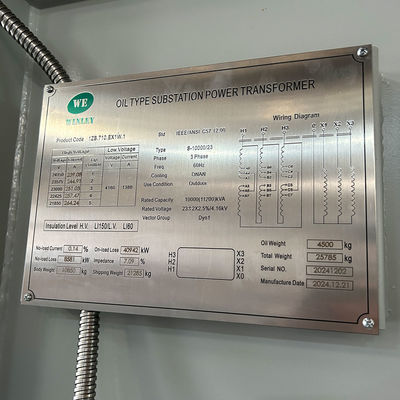

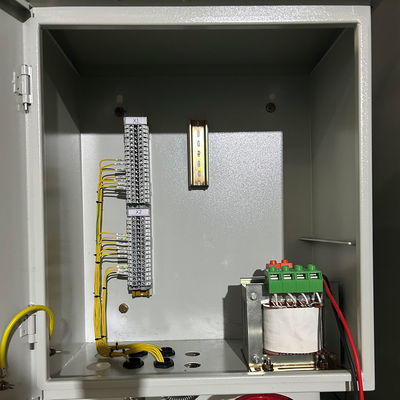

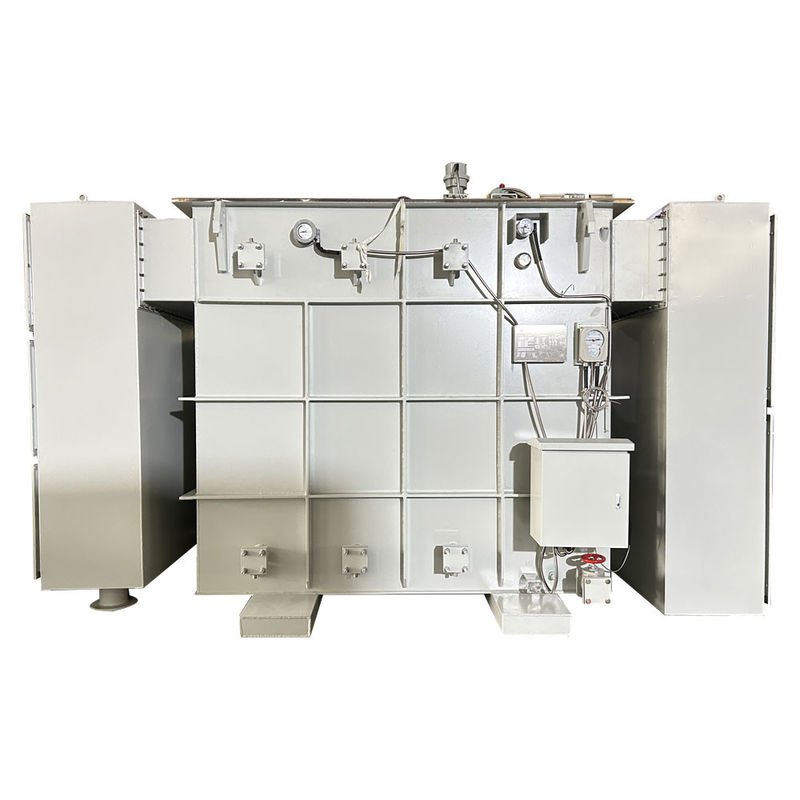

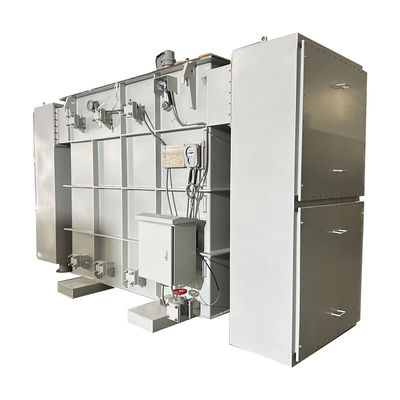

10MVA Tiga fase Substasiun Transformer Oil Type Step Down 22,9KV Untuk 4160V Standar IEC60076 2

10MVA Tiga fase Substasiun Transformer Oil Type Step Down 22,9KV Untuk 4160V Standar IEC60076 3

10MVA Tiga fase Substasiun Transformer Oil Type Step Down 22,9KV Untuk 4160V Standar IEC60076 4

10MVA Tiga fase Substasiun Transformer Oil Type Step Down 22,9KV Untuk 4160V Standar IEC60076 5

10MVA Tiga fase Substasiun Transformer Oil Type Step Down 22,9KV Untuk 4160V Standar IEC60076 6

10MVA Tiga fase Substasiun Transformer Oil Type Step Down 22,9KV Untuk 4160V Standar IEC60076 7

Fitur Standar

*Baja karbon, tangki stainless steel opsional
*Bushings: dipasang di atas / dipasang di samping
* Cairan isolasi: minyak isolasi mineral, Envirotemp TM FR3 TM cairan,
* Standar: ANSI/IEEE, DOE, CSA, AS/NS, IEC, dll
* 65°C rata-rata kenaikan gulungan

* HV dan LV bushings
* Sambungan flange HV dan LV
* Pengukur tekanan-vakum
* Pengukur kadar cairan
* Pengukur suhu cairan
*Klep uji tekanan
* Klep pembuangan / filter dengan alat pengambilan sampel
* Tangki mengangkat lugs
* Papan nama tahan korosi

Spesifikasi produk

Kapasitas nominal (kVA)	Tegangan Tinggi (KV)	Tegangan Rendah (V)	Simbol Koneksi	Impendensi Sirkuit Singkat (%)	Tidak ada kerugian beban (W)	Kerugian saat beban (W)	Dimensi WHD(mm)	Berat badan (kg)
800	4.16KV 12.47KV 13.2KV 13.8KV 24.94KV 34.5KV atau lainnya	208/120V 480/277V 600V 12470V 13200V 13800V atau lainnya	Dyn1 Ynyn0 Dyn11 D0 Ynd11 atau lainnya	2.7 3.1 4.35 5.75 6.0	980	9350	106015001780	2050
1000					1160	11500	108515701800	2450
1250					1380	13900	116016101890	2900
1600					1660	16600	119016301950	3400
2000					2030	18300	126017002090	4100
2500					2450	19600	115021502250	4750
3000					3240	26500	190026002150	6500
5000					4500	27000	250022103180	9500
7500					7200	32000	366031005100	13600
10000					8500	35500	383026402216	15800

Proses produksi

FAQ

1T: Dapatkah saya memiliki pesanan sampel?

A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.

2T: Berapa waktu?

A: Masa produksi massal 15-25 hari.

3T: Berapa lama garansi?

A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.

4T: Apakah OEM/ODM tersedia?

A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.

Layanan khusus:

a. Warna yang disesuaikan dan fungsi khusus.

b. Kotak khusus.

c. Mencetak logo pelanggan.

d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.

5. T: Bagaimana untuk mengontrol kualitas produk?

A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
