| Tempat asal: | Cina |
|---|---|
| Nama merek: | WINLEY |
| Sertifikasi: | CE,ISO |
| Nomor model: | D-37.5/15 |
| Kuantitas min Order: | 1 unit |
| Harga: | $1000-$10000 |
| Kemasan rincian: | Kasus kayu lapis |
| Waktu pengiriman: | 30 HARI |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000set/bulan |
| Fase: | Fase tunggal | Kapasitas yang ternilai: | 37.5Kva Atau Disesuaikan |
|---|---|---|---|
| Tegangan Utama: | 12470GrdY/7200 | Tegangan sekunder: | 240/120 |
| Kenaikan suhu: | 65°C | Kelas Pendingin: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Didinginkan sendiri</b> |
| Bahan Berliku: | Tembaga | Efisiensi: | 98.90% |
| Cahaya Tinggi: | Transformer yang dipasang pada pad 37,5Kva,KNAN Cooling Pad Mounted Transformer |
||

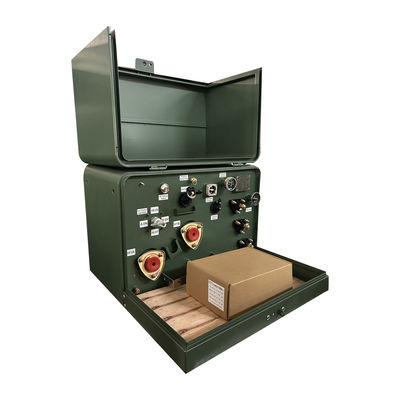

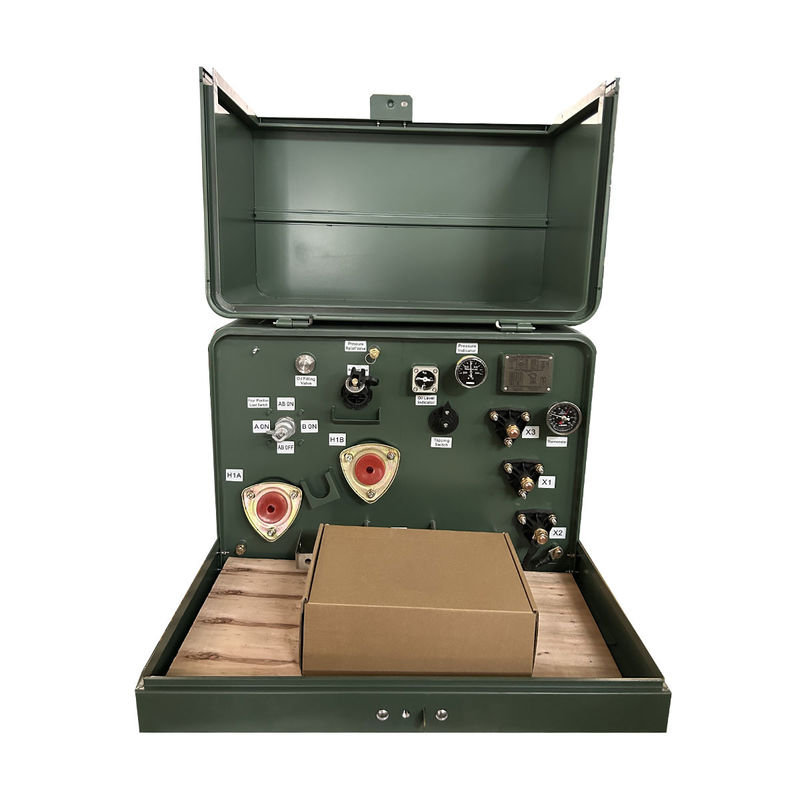

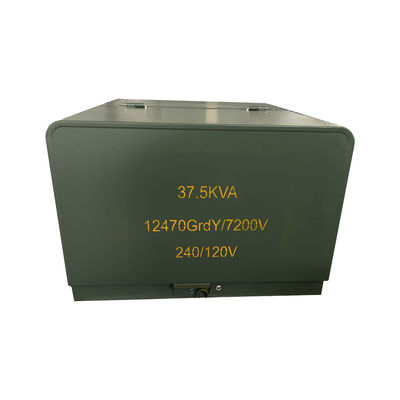

Transformator yang dipasang pada pad Jenis minyak fase tunggal 12470V sampai 120V 25kva 37.5Kva 50Kva 75Kva 100Kva
1)Transformator yang dipasang pada pad fase tunggal ditempatkan di dalam lemari dengan pintu dan kunci, biasanya terletak di luar ruangan.
2)Semua transformator distribusi ini terisolasi minyak, dingin, tersedia dalam loop atau radial feed, dan mati-front
3)Transformator ini tersedia dalam dua konfigurasi dasar, yaitu radio dan loop feed, yang dipilih berdasarkan jenis sirkuit yang akan dipasang transformator.
Rincian produk
Data utama
| Jenis Transformer | Pad dipasang, tipe kompartemen II |
| Jenis pasokan transformer | Masukan loop |
| Fase | Fase Tunggal |
| Kapasitas | 37.5 KVA |
| Kelompok vektor | II6 |
| Tegangan Utama | 12470GrdY/7200 |
| Kelas Tegangan Utama | Kelas 15 kV |
| Phasor Utama | Wye yang dibumi |
| BIL Utama | 95 KV |
| Tegangan sekunder | 120/240 (L-N-L) |
| Kelas Tegangan Sekunder | 1Kelas 2 kV |
| Phasor sekunder | Fase Tunggal Ganda Penggulung |
| BIL sekunder | 30 KV |
| Frekuensi | 60 Hz |
| Peningkatan Suhu | 65°C |
| Peringkat Isolasi | Kelas E Isolasi - 120°C, 248°F |
| Kelas pendinginan | KNAN; Dingin Sendiri |
| Impedansi | 2% Tipikal |
| Bahan Penggulung | Tembaga |
| Dimensi* | 34.25''-W x 37.4''-D x 25.2''-H |
| Berat kering (tanpa minyak) * | 507.05 lb |
| Total Berat (Dikemas Cairan) * | 1432.98 lb |
| Ratings | Memenuhi/melampaui DOE 2016 Efisiensi Rating |
| Efisiensi | 98.90% |
| Tidak ada kerugian beban (dalam watt) * | +/- 135W |
| Kerugian beban (dalam watt) * | +/- 590W |
Fitur
1)lapisan tangki trafo yang dipasang pada pad fase tunggal melebihi C57,12.8 dan C57,12.29. Kepatuhan penuh dengan IEEE C57.12.28 standar integritas kandang.
2)Dua lubang universal bertekanan tinggi yang diikat secara eksternal untuk operasi feed loop atau satu lubang yang diikat secara eksternal untuk operasi feed radial.
3)Tiga bushing tegangan rendah yang diikat secara eksternal dengan tongkat tembaga berujung, termasuk terminal netral yang terisolasi sepenuhnya dengan tali tanah yang bisa dilepas.
4)Pengendali busing yang tergores; Bagian bawah kompartemen minyak yang terkubur.
5)Pengaturan angkat baja tahan karat yang dipasang dengan benang.
6)Perangkat pengurangan tekanan otomatis.
7)Minyak mineral kelas listrik dengan inhibitor oksidasi.
8)Hood yang dapat dilepas dengan pin dan tong gantung tahan korosi baja tahan karat Kandang baja ringan dan ambang pintu yang dapat dilepas yang diikat dengan perangkat keras baja tahan karat.
9)Domed permukaan atas di kap dan kompartemen minyak untuk mencegah retensi air.
10) Plug pengisian minyak/plug tingkat minyak; Plug pembuangan minyak; Ketentuan pengantar tangki.
11)Kumpulan penguncian tahan korosi dengan baut pengaman penta-head yang terikat, kacang terapung dan penyediaan gembok.
Spesifikasi
| Transformator berfase tunggal 25kva-500kva | ||||||
| Kapasitas nominal ((kVA) | Tinggi | Tegangan rendah (v) | Simbol Koneksi | Standar | Impedansi sirkuit pendek ((%) | Efisiensi |
| Tegangan (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/ DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Menggambar
Aksesoris
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
