| Nama merek: | WINLEY |
| Nomor Model: | SCB10-2000/0.8 |
| MOQ: | 1 unit |
| harga: | $10000-$100000 |
| Rincian kemasan: | Kasus kayu lapis |
| Ketentuan Pembayaran: | T/T |

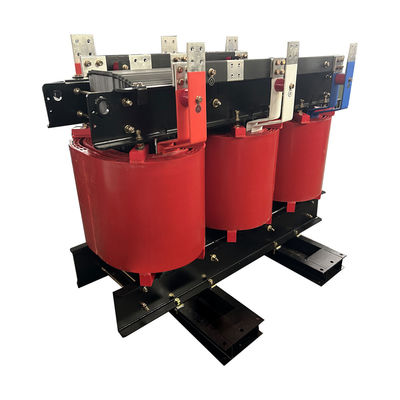

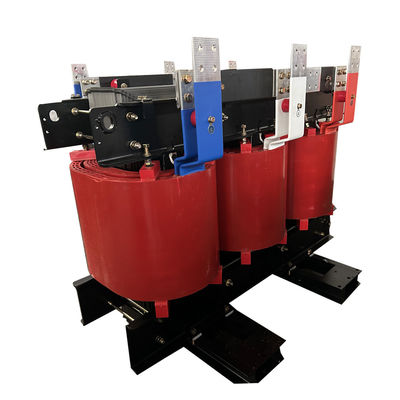

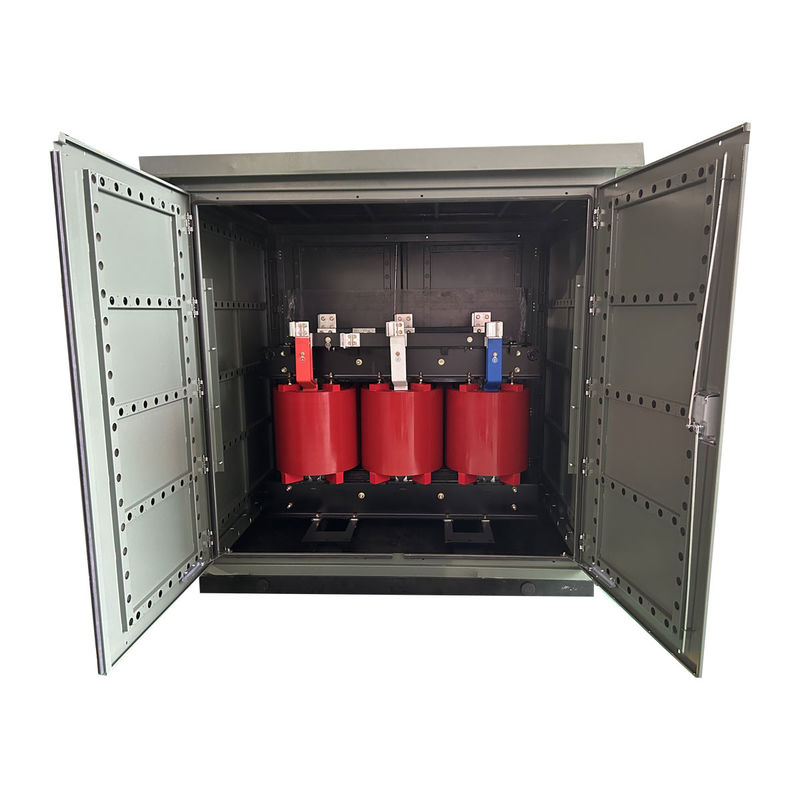

Transformator resin cair tipe kering Transformator distribusi tiga fase 2000kva
Transformator tipe kering adalah transformator tipe kering dengan kekuatan listrik, kekuatan mekanik dan kekuatan ketahanan panas yang tinggi.Ini sangat cocok untuk bangunan tinggi, bandara, pembangkit listrik, pusat komersial, dll tempat penting.
Data utama
| Rincian | Satuan | Spesifikasi |
| Jenis | ~ | jenis kering, resin cor |
| Kapasitas nominal | kVA | 2000 |
| Nomor Fase | ~ | 3 |
| Tegangan primer | kV | 0.8 |
| Tegangan sekunder | kV | 0.43 |
| Tipe pencetakan | ~ | di luar muatan |
| Metode pendinginan | ~ | AN/AF |
| Frekuensi nominal | Hz | 50 |
| Kelompok vektor | ~ | YNyn0 |
| Kelas isolasi | ~ | F |
| Peningkatan suhu | K | 100 |
| Kerugian saat lepas beban | W | 4230 |
| Kerugian saat beban (120°C) | W | 17800 |
| Impedansi | % | 3.5 |
| Bahan penggulung | ~ | Cu |
| Bahan inti | ~ | baja silikon |
Fitur trafo kering
1) Kemampuan tahan kelembaban dan korosi, dan dapat berjalan normal pada kelembaban 100%,terutama untuk bekerja dalam kondisi lingkungan yang ekstrim.
2)Kehilangan, pelepasan lokal kecil, kebisingan kecil, dan kapasitas disipasi panas yang kuat, dapat menjalankan 150% dari operasi beban nominal.
3) Tinggi seluruh kekuatan mekanik dari koil tuang tahan kependekan tiba-tiba.
4) Aman, pencegahan kebakaran, tidak ada polusi, dapat dipasang langsung di pusat beban.
5)Perawatan dan pemasangan sederhana, biaya operasi komprehensif yang rendah.
Spesifikasi
| Kapasitas nominal | Tegangan Tinggi | Rendah | Simbol Koneksi | Tidak ada kerugian beban | Kerugian di atas beban | Tidak ada arus beban | Berat badan | Impendensi Sirkuit Singkat |
| (KVA) | (KV) | Tegangan | (W) | (W) | (%) | (KG) | (%) | |
| (KV) | ||||||||
| 10 | 6 6.3 10 10.5 11 |
0.4 | Dyn11 Yyn0 |
0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 0.215 | 0.75 | 3.2 | 260 | ||||
| 50 | 0.305 | 1.055 | 2.8 | 315 | ||||
| 80 | 0.415 | 1.46 | 2.6 | 470 | ||||
| 100 | 0.45 | 1.665 | 2.4 | 520 | ||||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R & D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar pelanggan atau persyaratan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
fitur struktural
1) Inti besi terbuat dari baja silikon berkualitas tinggi. Permukaannya dilapisi dengan anti korosi dan disipasi panas yang baik untuk memastikan kerugian rendah dan ketahanan korosi transformator.
2)Lapisan tegangan tinggi memiliki penurunan terus menerus ke bawahdisk dengan konduktor strip ((alumi num atau tembaga) dan isolasi lapisan ganda.Lapisan dicetak di bawah vakum dengan resin epoksi.
3)Winding tegangan rendah terbuat dari foil aluminium atau tembaga dan dibalut dengan foil isolasi yang sudah dibalut dengan resin epoksi.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5)Di ruang pengecoran vakum, resin dituangkan ke dalam cetakan untuk mengeras dan membentuk struktur tubuh FRP kekuatan tinggi.
|
