| Tempat asal: | Cina |
|---|---|
| Nama merek: | WINLEY |
| Sertifikasi: | CE,ISO |
| Nomor model: | H-167/5 |
| Kuantitas min Order: | 1 unit |
| Harga: | $1000-$10000 |
| Kemasan rincian: | Kasus kayu lapis |
| Waktu pengiriman: | 30 HARI |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000set/bulan |
| Fase: | Fase tunggal | Kapasitas: | 167 KVA |
|---|---|---|---|
| Peringkat isolasi: | Isolasi Kelas E - 120°C, 248°F | Impedansi: | 1,0-4,5% Khas |
| Tegangan Utama: | 12000V | Tegangan sekunder: | 240V/480V |
| Kenaikan suhu: | 65°C | Bahan Berliku: | Tembaga |
| Cahaya Tinggi: | Transformator distribusi yang dipasang di tiang atas,Transformator Distribusi yang dipasang di tiang 167kva,Transformator Distribusi Udara Fase Tunggal |
||

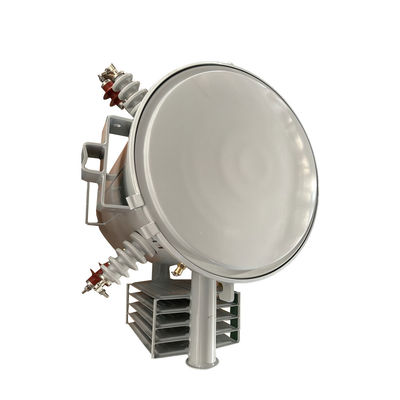

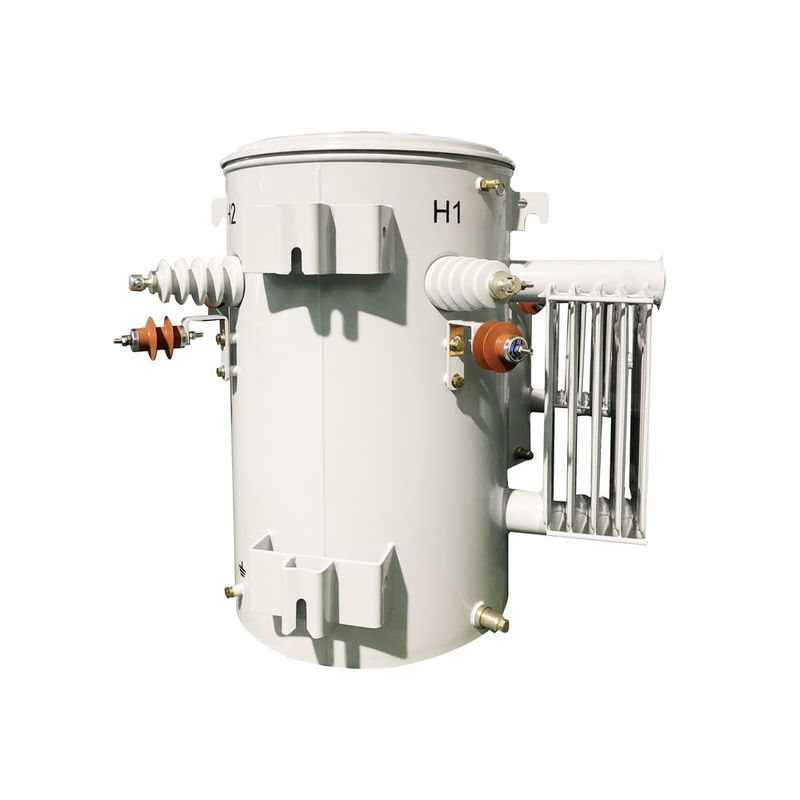

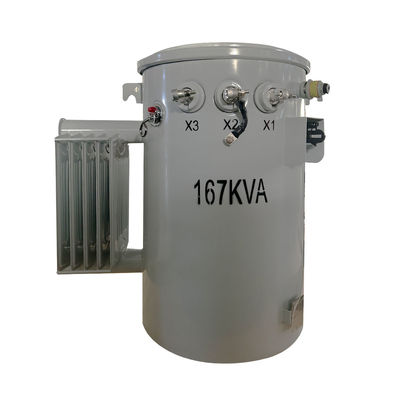

Transformator distribusi yang dipasang pada tiang atas fase tunggal 167kva 12kv
Karakteristik Kinerja
Transformator yang dipasang pada tiang fase tunggal lebih kecil karena kebutuhan distribusi daya dan karakteristik beban yang berbeda dibandingkan dengan transformator tiga fase.dengan transformer kapasitas lebih tinggi yang membutuhkan dimensi yang lebih besar untuk mengakomodasi komponen dan mekanisme pendinginMengurangi kerugian untuk transmisi daya yang efisien mempengaruhi ukuran fisik. Pada akhirnya ukuran trafo ditentukan oleh konfigurasi fase, kapasitas daya, persyaratan efisiensi,dan kerugian terkaitFaktor-faktor ini membentuk desain yang optimal untuk memastikan distribusi daya yang dapat diandalkan.
Data utama
| Jenis Transformer | Transformer distribusi atas, tipe konvensional |
| Konfigurasi Transformer | Tulang yang Dipenuhi Cairan |
| Fase | Fase Tunggal |
| Kapasitas | 167 KVA |
| Tegangan Utama | 12000V |
| Kelas Tegangan Utama | Kelas 15 kV |
| BIL Utama | 125 kV |
| Tegangan sekunder | 240V/480V (L-N-L) |
| Kelas Tegangan Sekunder | 1Kelas 2 kV |
| BIL sekunder | 30 KV |
| Frekuensi | 60 Hz |
| Peningkatan Suhu | 65°C |
| Peringkat Isolasi | Kelas E Isolasi - 120°C, 248°F |
| Kelas pendinginan | KNAN; Dingin Sendiri |
| Impedansi | 10,0-4,5% Tipikal |
| Jenis Koneksi Utama | Hidup Busing Lug |
| Standar Efisiensi (s) | Memenuhi Standar DOE 2016, Memenuhi Standar ANSI/IEEE |
| K-Factor Rating (Harmonic Mitigation) | K-1 (Standar) |
| Berat Cairan* | 304.23 lbs |
| Bahan Penggulung | Tembaga |
| Rating suhu lingkungan | 40°C |
| Tingkat Suara | 55 dBA |
| Bahan inti | Baja Berorientasi Biji |
| Bahan Tangki | Baja Lapisan |
| Dimensi* | 43.31''-W x 35.04''-D x 51.18''-H |
| Efisiensi | 99.10% |
| Tidak ada kerugian beban (dalam watt) | +/- 455W |
| Kerugian beban penuh (dalam watt) | +/- 1,833W |
Spesifikasi
| 10kva-500kva Transformator terendam minyak satu fase | ||||||
| Kapasitas nominal ((kVA) | Tinggi | Tegangan rendah (v) | Simbol Koneksi | Standar | Impedansi sirkuit pendek ((%) | Efisiensi |
| Tegangan (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 10,8 sampai 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Gambar desain
Aksesoris
Gambar produksi
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R & D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar pelanggan atau persyaratan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
