| Tempat asal: | Cina |
|---|---|
| Nama merek: | WINLEY |
| Sertifikasi: | CE,ISO |
| Nomor model: | SCB10-5600/35 |
| Kuantitas min Order: | 1 unit |
| Harga: | $10000-$100000 |
| Kemasan rincian: | Kasus kayu lapis |
| Waktu pengiriman: | 30 HARI |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000set/bulan |
| Jenis: | Transformator Tipe Kering | Kapasitas yang ternilai: | 5600KVA atau Sesuaikan |
|---|---|---|---|
| Metode Pendinginan: | AN/AF | frekuensi: | 50/60Hz |
| Bahan: | Tembaga | Standar: | AS60076 |
| Sertifikasi: | ISO/CE | Kenaikan suhu: | 100℃ |
| Cahaya Tinggi: | Transformator tipe kering 33kv,Langkah Turun Transformer tipe kering,Transformer distribusi listrik 5600kva |
||

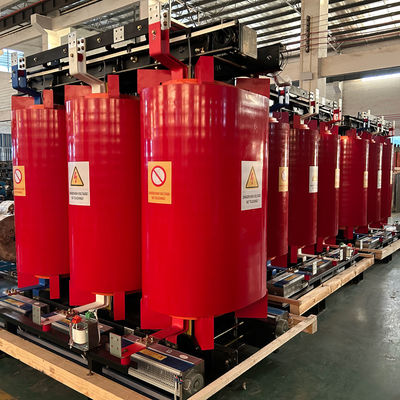

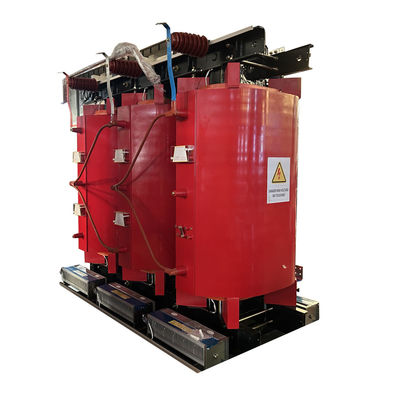

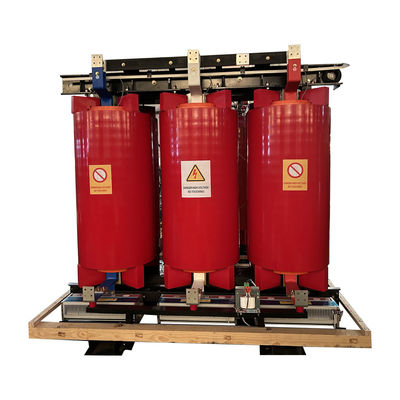

Koil resin tuang untuk tipe kering Transformers 33kv Langkah ke bawah Transformator distribusi listrik 5600kva
Fitur trafo kering
1) Kemampuan tahan kelembaban dan korosi, dan dapat berjalan normal pada kelembaban 100%,terutama untuk bekerja dalam kondisi lingkungan yang ekstrim.
2) Kehilangan, debit lokal kecil, kebisingan kecil, dan kapasitas disipasi panas yang kuat, dapat menjalankan 150% dari operasi beban nominal.
3) Tinggi seluruh kekuatan mekanik dari koil cor tahan kependekan tiba-tiba kemampuan.
4) Aman, pencegahan kebakaran, tidak ada polusi, dapat dipasang langsung di pusat beban.
5) Perawatan dan pemasangan yang sederhana, biaya operasi komprehensif yang rendah.
fitur struktural
1) Inti besi terbuat dari baja silikon berkualitas tinggi. Permukaannya dilapisi dengan anti korosi dan disipasi panas yang baik untuk memastikan kerugian rendah dan ketahanan korosi transformator.
2)Lapisan tegangan tinggi memiliki penurunan terus menerus ke bawahdisk dengan konduktor strip ((alumi num atau tembaga) dan isolasi lapisan ganda.Lapisan dicetak di bawah vakum dengan resin epoksi.
3)Winding tegangan rendah terbuat dari foil aluminium atau tembaga dan dibalut dengan foil isolasi yang sudah dibalut dengan resin epoksi.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5)Di ruang pengecoran vakum, resin dituangkan ke dalam cetakan untuk mengeras dan membentuk struktur tubuh FRP kekuatan tinggi.

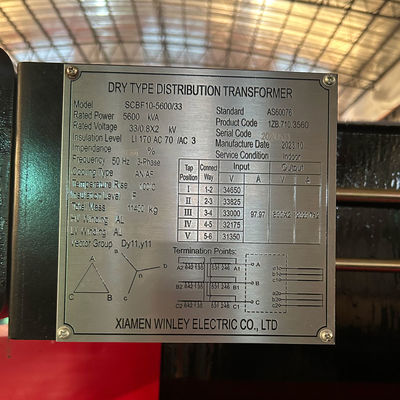

Data Utama
| Jenis | Jenis kering, resin cor |
| Nomor Model | SCB10-5600KVA/33~0.4KV |
| Fase-fase | 3 |
| Kapasitas nominal |
5600kVA
|
| Jenis Isolasi | F/H |
| Metode pendinginan | AN/AF |
| Tegangan primer | 33kv |
| Tegangan sekunder | 800V |
| Kelompok vektor |
Dy11
|
| Jangkauan Pencetakan | ± 2 × 2.5 |
| Frekuensi nominal | 50Hz/60Hz |
| Peningkatan suhu | 100°C |
| Impedansi | 9% |
| Tidak ada kerugian beban | 8870W |
| Kerugian saat beban ((120°C) | 55320W |
| Bahan penggulung | Aluminium atau Tembaga |
| Tingkat IP | IP00 sampai IP54 |
|
Berat badan
|
11500 |
| Bahan inti | Baja silikon |
| Standar | ANSI,IEC |
| Diperiksa | CE/ISO |
Spesifikasi
| Kapasitas nominal | Tegangan Tinggi | Rendah | Simbol Koneksi | Tidak ada kerugian beban | Kerugian di atas beban | Tidak ada arus beban | Berat badan | Impendensi Sirkuit Singkat |
| (KVA) | (KV) | Tegangan | (W) | (W) | (%) | (KG) | (%) | |
| (KV) | ||||||||
| 10 | 6 6.3 10 10.5 11 |
0.4 | Dyn11 Yyn0 |
0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 0.215 | 0.75 | 3.2 | 260 | ||||
| 50 | 0.305 | 1.055 | 2.8 | 315 | ||||
| 80 | 0.415 | 1.46 | 2.6 | 470 | ||||
| 100 | 0.45 | 1.665 | 2.4 | 520 | ||||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R & D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar pelanggan atau persyaratan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
fitur struktural
1) Inti besi terbuat dari baja silikon berkualitas tinggi. Permukaannya dilapisi dengan anti korosi dan disipasi panas yang baik untuk memastikan kerugian rendah dan ketahanan korosi transformator.
2)Lapisan tegangan tinggi memiliki penurunan terus menerus ke bawahdisk dengan konduktor strip ((alumi num atau tembaga) dan isolasi lapisan ganda.Lapisan dicetak di bawah vakum dengan resin epoksi.
3)Winding tegangan rendah terbuat dari foil aluminium atau tembaga dan dibalut dengan foil isolasi yang sudah dibalut dengan resin epoksi.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5)Di ruang pengecoran vakum, resin dituangkan ke dalam cetakan untuk mengeras dan membentuk struktur tubuh FRP kekuatan tinggi.
